- 水冷式结构
- 适配锥形量热仪
- 集成安装简便
规格
| 测量对象 | 热通量 |
|---|---|
| 测量单位为SI | 辐照度W/m² |
| 传感器技术 | Gardon和Schmidt Boelter |
| 标准 | 根据ISO 5660和ASTM E1354，对锥形量热计中使用的所有规范和尺寸进行标准化 |
| 额定测量范围 | （10至100）x 10³W/m² |
| 极限测量范围 | 150 x 10³W/m² |
| 响应时间（63%） | <250 x 10⁻³ s |
| 输出信号 | 直流电压 |
| 输出信号范围 | > 12 x 10⁻³ V 在额定测量范围内 |
| 光谱范围 | 0到50 x 10⁻⁶ m |
| 全视场角 | 180° |
| 黑色涂层发射率 | >0.90 |
| 额定冷却水流量 | >10 l/h（0.003 l/s），优选30 l/h（0.01 l/s） |
| –管理体系认证 | ISO 9001 |
| –认证 | 未经认证 |
| –校准方法 | 根据ISO 14934-3的SBGC二次校准方法 |
| 标准电缆长度 | 2米 |
| 订单代码标准版本 | SBG04-100-02 |
锥形量热仪优选传感器

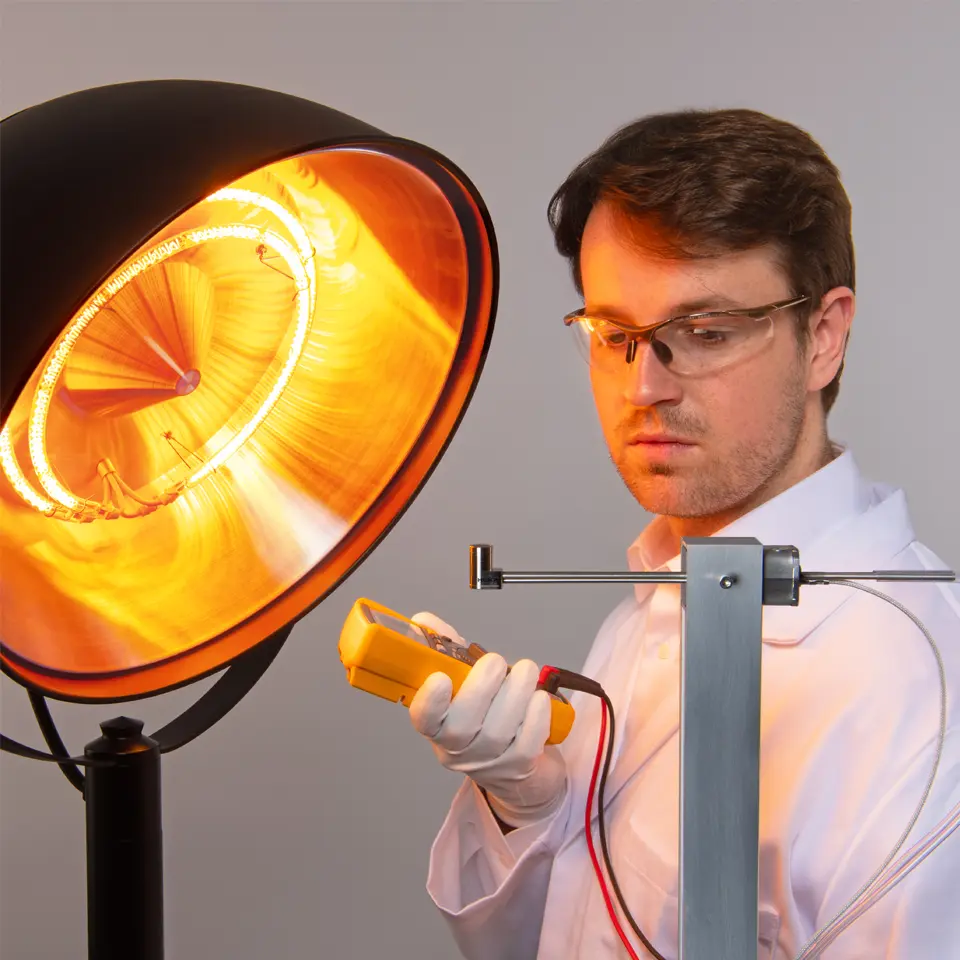

SBG04 热流测量量程为 10000～100000 瓦每平方米。传感器配有黑色吸热面并采用水冷结构，适用于强辐射热源的热流检测。SBG04 内置热电堆传感元件，输出电压与入射热流呈比例关系。
传感器通常采用自来水循环冷却，水流经不锈钢进出水管路。管路与直径0.5英寸的圆柱形传感器主体轴线呈90°布置，且与黑色感应面保持平行，符合锥形量热仪的测试规范要求。
进阶硬核技术
SBG04 采用全新结构设计，融合了传统戈登热流计技术与新型施密特-博尔特热流计热电堆技术的优势。
SBG04 多项产品优势
- 适配锥形量热仪使用
- 各项参数与外形尺寸遵循 ISO 5660、ASTM E1354 标准规范
- 探头外径小巧，为12.7毫米（0.5英寸）
- 冷却管路与传感器主体轴线呈90度布局
- 吸热涂层耐刮擦，表面做微下沉式结构设计
- 配备专用防护帽，便于安全运输与存放
SBG04 安装说明
需依照ISO 5660和ASTM E1354的标准规范要求安装定位SBG04传感器，应搭配热流计专用安装座使用。安装座上适配SBG04的开槽推荐尺寸详见图4。
可联系锥形量热仪设备供应商，选配适配的专用安装座或进行结构改造。
推荐应用场景
依据ISO 5660及ASTM E1354燃烧反应测试规范，SBG04可作为锥形量热仪测试设备的校准基准标准优选传感器。
同时也适用于材料易燃性、耐火性能以及烟箱测试等场景。
配件
| 显示器输出 | 热通量、太阳辐射 |
|---|---|
| 输入 | 模拟电压 |
| 转换 | 按传感器灵敏度划分 |
| 显示定义 | 4位带符号的数字 |
| 显示器刷新率 | 1 s⁻¹ |
| 校准不确定度 | 0.1% |
| 温度依赖性 | <0.5%+3 x 10⁻⁶ V超出额定范围 |
| 采样率 | 2s⁻¹ |
| 额定输入范围 | 6.25至200 x 10⁻³V（可选） |
| A/D转换 | 16 bits |
| 存储测量定义 | 最小最大和平均存储间隔，转换为W/m² |
| 存储容量 | 3518次测量 |
| 存储间隔范围 | 2到65535秒（可选） |
| 与Hukx传感器型号的兼容性 | SR05-A1, HFP01, SBG01, HF03 |
| 电池类型 | 2 x AA |
| 内部电源电压 | 3 VDC |
| 电池寿命 | >50天（使用新电池） |
| 额定工作温度范围 | -10至+40°C |
| 与PC配合使用的系统要求 | Windows XP及更高版本 |
| 连接到PC | USB 1.1/2.0低速 |
| PC上的用户界面 | LI19软件 |
| IP防护等级 | IP40 |
| 传感器连接 | 2 x（带螺纹信号线夹的4mm香蕉母底盘插头） |
常见问题
如何测量热通量？
热流传感器以瓦每平方米为单位，测量入射表面或穿透表面的能量通量。
热流的来源主要包括：
- 热传导
- 热辐射
- 热对流
对流与传导传热均由温差产生。热量始终从热源流向受热端，由高温环境向低温环境传递。对流与传导热流，通过让热量流经传感器完成测量；辐射热流则采用带有黑色吸收面的热流传感器进行检测，吸收面可将辐射能转化为传导热能。
Hukx 成立于1993年，最初研发用于土壤及墙体热流检测的传感器。历经多年发展，陆续推出适配更多应用场景的专用传感器及成套监测系统。
Hukx 生产的热流传感器均针对不同应用场景的实际使用需求做适配优化，关键考量指标包括：
- 额定温度范围
- 额定热流范围
- 灵敏度
- 响应时间
- 耐化学腐蚀性能、安全规范要求
- 外形尺寸、结构形态及光谱特性
Hukx 在热流测量领域拥有成熟的行业积淀。我方编制了专业白皮书，简要阐述热流传感器的测量基础原理，同时给出通用使用注意事项，并介绍部分较为新颖的实际应用场景，欢迎查阅我方相关白皮书资料。
在使用热通量传感器进行测量时，什么重要？
时空代表性与均值采集
热流传感器仅能对特定点位进行测量，需评估该点位是否具备整体工况的代表性。条件允许时，优先选用尺寸适中的传感器，而非小型传感器，也可考虑多台传感器同步布设。热力过程通常具备较大时间常数，瞬时测量结果易产生偏差，建议采用均值采集，获取完整真实的工况数据。
光学特性
当热流传感器兼顾辐射测量时，需留意感应面颜色，必要时可对传感器表面做涂漆处理。需注意：光亮金属表面会反射红外光与可见光；各类涂层在可见光波段呈现不同色彩，但在远红外波段大多具备黑色吸收体特性。
传感器热阻
热流传感器会对局部原有热流分布产生扰动。为弱化该影响，应选用热阻偏低的传感器型号。
边缘效应
传感器会改变局部热量流向，边缘位置的扰动尤为明显。配置无源护边结构，即在传感核心外围设置非感应区域，可有效规避边缘效应带来的测量误差。
除此之外，还有多项关键性能参数需要考量，可查阅我方关于热流基础原理与应用的专业白皮书；也可参考《热流传感器安装指南》技术说明，获取安装技巧与实用实操建议。
如何测量建筑物的R值和U值？
建筑领域常采用热阻R值进行现场实测研究。也可测量其倒数参数：热导Λ值；或是包含环境空气边界层热阻的传热系数U值。
热阻R值的测量原理：同步对热通量$\Phi$与温差$\Delta T$做时间平均取值，在墙体两侧各布设一支温度传感器进行采集。
计算公式：R = ΔT/Φ
Hukx 提供多款传感器与测量系统，适用于建筑能量收支测算及建材热工特性检测。
HFP01 热流传感器与 TRSYS20 测量系统，广泛应用于建筑物理领域，可对墙体、窗户及各类建筑构件开展现场热工测试。
HFP01 热流传感器
HFP01 可依据 ISO 9869、ASTM C1046、ASTM 1155 标准，现场实测建筑围护结构热阻（R值）与传热系数（U值）。该传感器在土壤、墙体及建筑围护结构的热流检测中应用普及度很高。可测量被测结构内部或表面的热流密度，单位为瓦每平方米。如需更多详情，可查阅 HFP01 产品页面。
TRSYS20 热工测量系统
TRSYS20 是一款高精度现场测试系统，用于测定建筑围护结构的热阻R值、热导Λ值及传热系数U值。系统主要依照 ISO 9869、ASTM C1155 / C1046 规范开展检测。
整套系统配备高精度采集模块、两台 HFP01 热流传感器以及两组配对热电偶。双测点布局具备冗余校验作用，提升测量结果的可信度。依托热流传感器与温差测量的高精度性能，即便在墙体两侧温差很小的工况下，该系统仍可稳定持续采集，而同类系统往往难以正常工作。
应使用哪些传感器进行地表能量通量测量？
Hukx 生产一系列用于地表能量通量测量的传感器，全系产品运行稳定可靠。
这些工艺先进的传感器专为全球通量观测网络研发配套：
- NR01：四分量净辐射计，行业应用广泛
- HFP01 与 HFP01SC：用于测量土壤热通量
- STP01：可实现精准的温度廓线测量
- TP01：土壤导热系数主流测量传感器
Hukx 传感器可兼容市面上多数通用数据采集器型号，针对多款主流设备，我方提供示例程序与接线图纸可供查阅。
我在哪里可以找到完整的热通量测量系统？
Hukx 是热流测量领域的专业服务商，同时提供传感器整机与成套测量系统。
这类测量系统通常由测控主机，以及一支或多支传感器组成，可测量热流、温度、湿度等多项参数。典型案例包括：搭载 TCOM01 传感器的 TCOMSYS01 热力舒适度测量系统；集成两支 HFP01 热流传感器与两组配对热电偶的 TRSYS01 测量系统。
纯传感器产品可在此页面查看，成套完整测量系统将在独立页面展示。
若未找到所需产品，欢迎随时联系我们。
