筛选

配件

ALF01
反照率表调平底座

其他信息

仪器兼容性

SRA、AMF03和AMF02系列反照率表
倾斜角度调节范围

± 2°
旋转角度调节范围

360°
所需横担外径

1英寸
所需杆径

15 x 10⁻³ 米
可搭配

可与AMF03、AMF02、CMF01（配1英寸管道）结合使用
AMF02
反照率表安装夹具

其他信息

仪器兼容性

2 x SR20, IR20
包含在AMF02中

（1个）防眩屏幕，（1个）带杆的AMF02夹具，（2个）O型圈，（1个）锥形定位器，（2个）插头，（2个）M5x12内六角螺钉，（1个）M6x10内六角螺钉，（2个）M6x12固定螺钉，（1份）安装说明书
可搭配

ALF01，CMF01（配备1英寸管道）
AMF03
反照率表安装夹具

其他信息

仪器兼容性

2 x SR300, SR200, SR100, SR30, SR15
包含在AMF03中

（1个）防眩屏幕，（1个）带杆的AMF03夹具，（1个）锥形定位器，（2个）M5x12内六角螺钉，（1个）M6x8内六角螺钉，（2个）M8x12固定螺钉，（1份）安装说明书
棒材直径

15 x 10⁻³ m
可搭配

ALF01，CMF01（配备1英寸管道）
BL01
SR05的球调平

其他信息

仪器兼容性

SR05
可搭配

PMF01和PFM02安装夹具
CMF01
总辐射表、反照率表与净辐射表横臂安装支架

其他信息

仪器兼容性

总辐射表、反照率表、净辐射表
桅杆兼容性

直径（40至65）×10⁻³米
交叉兼容性

1英寸管长<1.5米（不含横担）
CMF01（长度为1.5米时）的最大承重

2.5 kg
可搭配

AMF02, AMF03, ALF01

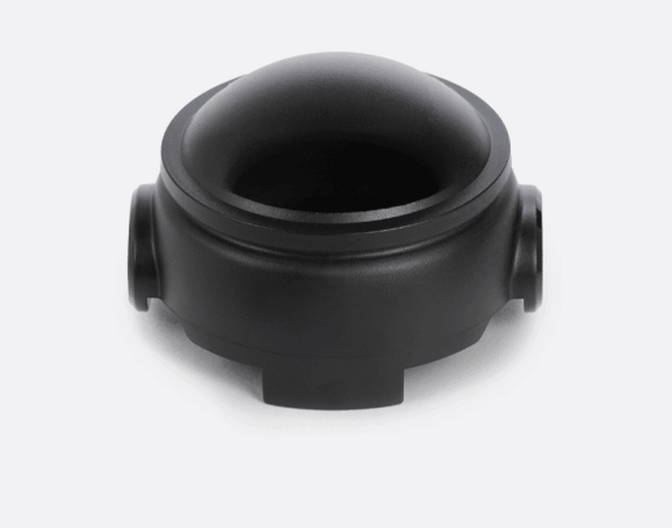

DP01
适用于SR300-D1、SR200-D1、SR100-D1、SR30-M2-D1及SR15系列总辐射表的玻璃罩防护罩

其他信息

功能

降低总辐射表圆顶损坏的风险，减少不必要的维修成本
订购

“DP01套装（5件装）”，包装袋内含五件DP01产品
包含

自2023年4月1日起供应的总辐射表型号包括SR15、SR30、SR300、SR200、SR100
兼容性

辐射表型号 SR300、SR200、SR100、SR30、SR15
防护等级

在运输过程中，请确保覆盖其圆顶的DP01总辐射表周围有减震包装。
材料

ABS
额定工作温度范围

-20至+80°C
LF01
2个可调式调平脚LF01，1个固定脚SF01

其他信息

仪器兼容性

SR300、SR200、SR100、SR30、SR15、SRD100
可搭配使用

可与LM01、PID01、PMF01和PFM02结合使用
包装

包装中包含 2个可调节水平脚LF01，1个固定脚SF01
LM01
弹簧式调平底座

其他信息

仪器兼容性

SR300, SR200, SR100, SR30, SR20, SR15, IR20, SRD100
可搭配

TLM01、PMF01和PFM02安装夹具
PID01
总辐射表绝缘圆盘

其他信息

仪器兼容性

工业用总辐射表SR300、SR200、SR100以及散射表SRD100（仪器上设有接地端子）。早期的总辐射表型号SR30、SR20、SR15（仪器上未设有接地端子）
机械的

:
建筑材料

Arnite（白色PETP）
额定安装板厚度

使用随附螺栓时，最大5毫米
重量

100克
所需工具

4毫米六角扳手。当无法触及PID底部的中心孔时：使用10毫米扳手
PMF01
总辐射表安装支架，适配所有Hukx品牌总辐射表型号，可安装1台总辐射表，支持水平或倾斜安装

其他信息

仪器兼容性

SR300、SR200、SR100、SR30、SR25、SR22、SR20、SR15、SR12、SR11或SR05总辐射表，SR05球形调平配件，SRD100
管材兼容性

直径27至60毫米
倾斜角度

0至90度
材料

阳极氧化铝
包含的部件

支架；1个M6中央弹簧加载螺栓；4个M5螺栓；2个管夹
PMF02
双辐射表安装支架，适配所有Hukx品牌辐射表型号，可安装1台水平放置、1台倾斜放置的辐射表。

其他信息

仪器兼容性

2个SR300、SR200、SR100、SR30、SR25、SR22、SR20、SR15、SR12、SR11和SR05总辐射表，SR05球形调平配件，SRD100
倾斜角度

0至90度
材料

阳极氧化铝
包含的部件

支架；2个M6中央弹簧加载螺栓；8个M5螺栓
PVMT01
光伏组件温度传感器，Pt1000 A级，用于组件背面温度测量

其他信息

温度传感器

:
被测对象

模块背面
传感器类型

温度 Pt1000 A级铂电阻温度计（PRT）
传感器连接

4线
传感器外壳

铝盘
额定工作温度范围

:
传感器和电缆

-40°C至+150°C
连接器

-40°C至+80°C
测量精度

± (0.15 + 0.002∙T) °C
合规性

:
符合

IEC 61724-1: 2021，A类标准
所需传感器数量

根据IEC 61724-1标准，每个监测站需配备3个传感器，每个光伏系统至少需配备6个传感器，具体数量取决于系统规模
防护等级

IP67
铝盘

:
盘片材料

阳极氧化铝
圆盘直径

25 x 10⁻³ 米
磁盘厚度

5.5 x 10⁻³ 米
绝缘电阻

根据IEC 60060-1标准，在1千伏电压下，绝缘电阻应大于2千兆欧
粘合剂

:
粘合材料

丙烯酸贴纸
粘合剂厚度

0.13 × 10⁻³ 米
总传热系数

> 500 W/(m²∙K)，符合IEC 61724-1的要求
电缆与连接器

:
电缆长度

1米
电缆延长

电缆可延长至用户偏好的长度，用户可自行延长
电缆直径

2.5 × 10⁻³ 米
连接器类型

4P，公头M12-A连接器
电缆连接器

4P或5P母头M12-A连接器

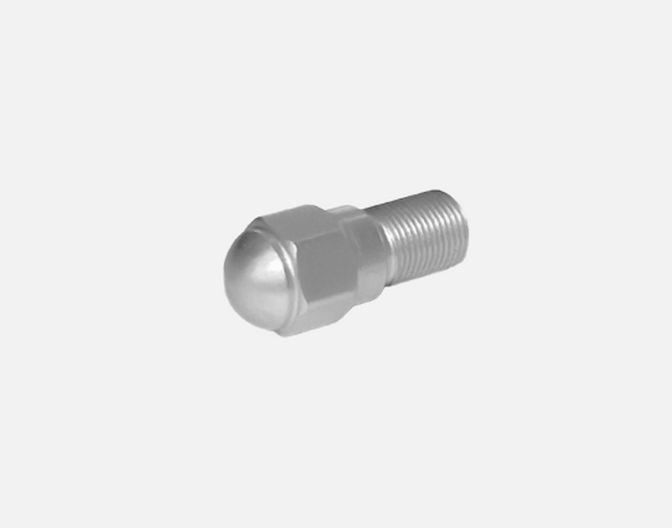

SF01
三件套静态脚垫

其他信息

仪器兼容性

SR300、SR200、SR100、SR30、SR15、SRD100
可搭配使用

可与PMF01和PFM02结合使用
包装中包含

3 x SF01

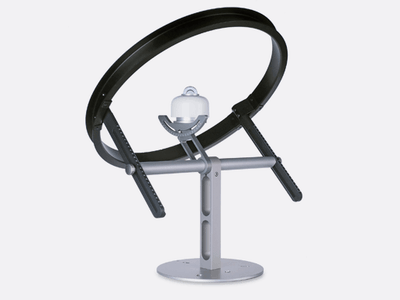

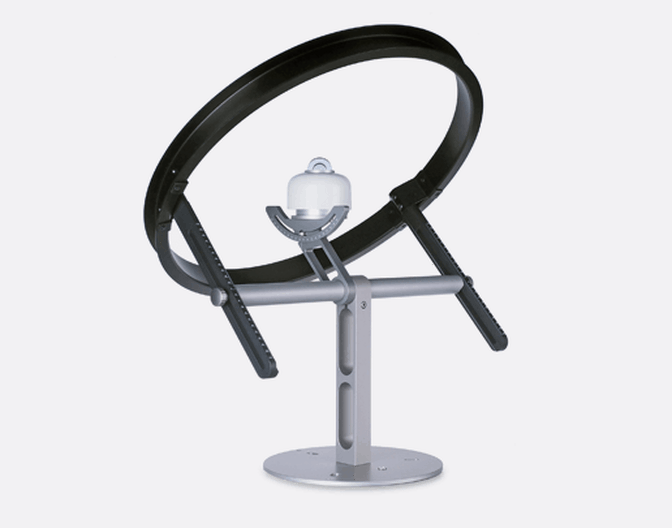

SHR03
总辐射表遮光环 —— 与总辐射表配套组成散射辐射测量仪

其他信息

功能

与总辐射表配套组合，组成散射辐射测量仪
被测值

散射辐照度值 单位： W/m2
兼容性

SR30, SR20, SR15 老型号需选配安装适配器
零点偏移 a

with SR300-D1: 2 W/m2
with SR200-D1: 5 W/m2
with SR100-D1: 5 W/m2
带内置通风加热

与 SR300-D1 适配
圆环内径

476 x 10⁻³ m
圆环轮廓

U-型 e
重量

3.75 kg
环宽 / 半径比

0.185
视场角

10.6 °
材质

阳极氧化铝
额定工作温度范围

-40 to +80 °C
总辐射表倾角范围

-90 to 90 °
水平泡

内置
调平螺丝

内置
调整间隔

按照调整表
修正系数的应用

可根据调整表满足用户责任，用户建议
SPD01
数字式总辐射表与散射辐射表专用浪涌保护装置

其他信息

浪涌抗扰度

:
– 浪涌抗扰度（EN-IEC 61000-4-5:2014）

4级
– 最大线间浪涌电压

2 kV，1 kA
– 最大线对地浪涌电压

4 kV，2 kA
– 受保护仪器的数量

最多3个
数据线

:
– 共模信号电压范围

± 12 V
– 差分模式信号电压范围

± 12 V
– 最大线对地电压

12 V
机械

:
– 外壳材料

ASA/PC UL94 V0-1.5mm
– 电缆密封套

M12（带防护）
– 电缆直径

（3至6）毫米
– 可选SMF01：额定灯杆安装直径

（40至60）毫米
– 重量

0.7 千克
直流电源线

:
– 额定工作直流输入电压范围

± 30 V
– 最大直流输入电流

5 A
– 总直流输出电流

5 A
额定运行条件

:
– 所需的过电流保护

≤ 5 A 慢速熔断保险丝
– 额定工作温度范围

(-40 至 +80) °C
**

所有线路均测试为直流电源线
TLM01
弹簧加载管式调平支架

其他信息

仪器兼容性

SR300, SR200, SR100, SR30, SR20, SR15, IR20, SRD100
可搭配

LM01已包含在内
TMBL01
球形调平管式安装座

其他信息

仪器兼容性

SR05
可搭配

包含BL01

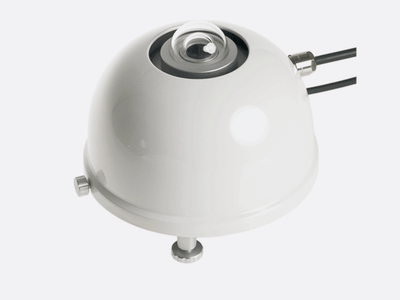

VU01
适用于SR20、SR22型总辐射表与IR20型长波辐射表的通风装置

其他信息

仪器兼容性

SR20、SR20-D2、SR22、SR25、SR25-D2、IR20、IR20WS
符合标准

符合ISO/TR 9901 BSRN操作手册的标准
额定工作功率

12 VDC时为7.8 W（未加热）
额定工作温度范围

(-40 至 +70) °C
风扇状态信号

可用（可选）
加热器

在12 VDC下功率为5瓦和10瓦（可选使用）
气温上升

在0 W加热时，气温升高0.5 °C；在5 W加热时，气温升高1.0 °C；在10 W加热时，气温升高1.5 °C
零偏移

SR20 通风型，在无加热条件下为 2.5 W/m²
通过加热来抵消SR20的影响

– 加热功率为5瓦时为2瓦/平方米
– 加热功率为10瓦时为4瓦/平方米
电缆电阻

0.3 Ω/m（2 x 0.15 Ω/m）
10 W加热功率下的电压降

0.12 V/m
接触面直径

0.17 米
标准线缆长度

5米（见选项）

配件

ALF01
反照率表调平底座

其他信息

仪器兼容性

SRA、AMF03和AMF02系列反照率表
倾斜角度调节范围

± 2°
旋转角度调节范围

360°
所需横担外径

1英寸
所需杆径

15 x 10⁻³ 米
可搭配

可与AMF03、AMF02、CMF01（配1英寸管道）结合使用
AMF02
反照率表安装夹具

其他信息

仪器兼容性

2 x SR20, IR20
包含在AMF02中

（1个）防眩屏幕，（1个）带杆的AMF02夹具，（2个）O型圈，（1个）锥形定位器，（2个）插头，（2个）M5x12内六角螺钉，（1个）M6x10内六角螺钉，（2个）M6x12固定螺钉，（1份）安装说明书
可搭配

ALF01，CMF01（配备1英寸管道）
AMF03
反照率表安装夹具

其他信息

仪器兼容性

2 x SR300, SR200, SR100, SR30, SR15
包含在AMF03中

（1个）防眩屏幕，（1个）带杆的AMF03夹具，（1个）锥形定位器，（2个）M5x12内六角螺钉，（1个）M6x8内六角螺钉，（2个）M8x12固定螺钉，（1份）安装说明书
棒材直径

15 x 10⁻³ m
可搭配

ALF01，CMF01（配备1英寸管道）
BL01
SR05的球调平

其他信息

仪器兼容性

SR05
可搭配

PMF01和PFM02安装夹具
CMF01
总辐射表、反照率表与净辐射表横臂安装支架

其他信息

仪器兼容性

总辐射表、反照率表、净辐射表
桅杆兼容性

直径（40至65）×10⁻³米
交叉兼容性

1英寸管长<1.5米（不含横担）
CMF01（长度为1.5米时）的最大承重

2.5 kg
可搭配

AMF02, AMF03, ALF01
DP01
适用于SR300-D1、SR200-D1、SR100-D1、SR30-M2-D1及SR15系列总辐射表的玻璃罩防护罩

其他信息

功能

降低总辐射表圆顶损坏的风险，减少不必要的维修成本
订购

“DP01套装（5件装）”，包装袋内含五件DP01产品
包含

自2023年4月1日起供应的总辐射表型号包括SR15、SR30、SR300、SR200、SR100
兼容性

辐射表型号 SR300、SR200、SR100、SR30、SR15
防护等级

在运输过程中，请确保覆盖其圆顶的DP01总辐射表周围有减震包装。
材料

ABS
额定工作温度范围

-20至+80°C
LF01
2个可调式调平脚LF01，1个固定脚SF01

其他信息

仪器兼容性

SR300、SR200、SR100、SR30、SR15、SRD100
可搭配使用

可与LM01、PID01、PMF01和PFM02结合使用
包装

包装中包含 2个可调节水平脚LF01，1个固定脚SF01
LM01
弹簧式调平底座

其他信息

仪器兼容性

SR300, SR200, SR100, SR30, SR20, SR15, IR20, SRD100
可搭配

TLM01、PMF01和PFM02安装夹具
PID01
总辐射表绝缘圆盘

其他信息

仪器兼容性

工业用总辐射表SR300、SR200、SR100以及散射表SRD100（仪器上设有接地端子）。早期的总辐射表型号SR30、SR20、SR15（仪器上未设有接地端子）
机械的

:
建筑材料

Arnite（白色PETP）
额定安装板厚度

使用随附螺栓时，最大5毫米
重量

100克
所需工具

4毫米六角扳手。当无法触及PID底部的中心孔时：使用10毫米扳手
PMF01
总辐射表安装支架，适配所有Hukx品牌总辐射表型号，可安装1台总辐射表，支持水平或倾斜安装

其他信息

仪器兼容性

SR300、SR200、SR100、SR30、SR25、SR22、SR20、SR15、SR12、SR11或SR05总辐射表，SR05球形调平配件，SRD100
管材兼容性

直径27至60毫米
倾斜角度

0至90度
材料

阳极氧化铝
包含的部件

支架；1个M6中央弹簧加载螺栓；4个M5螺栓；2个管夹
PMF02
双辐射表安装支架，适配所有Hukx品牌辐射表型号，可安装1台水平放置、1台倾斜放置的辐射表。

其他信息

仪器兼容性

2个SR300、SR200、SR100、SR30、SR25、SR22、SR20、SR15、SR12、SR11和SR05总辐射表，SR05球形调平配件，SRD100
倾斜角度

0至90度
材料

阳极氧化铝
包含的部件

支架；2个M6中央弹簧加载螺栓；8个M5螺栓
PVMT01
光伏组件温度传感器，Pt1000 A级，用于组件背面温度测量

其他信息

温度传感器

:
被测对象

模块背面
传感器类型

温度 Pt1000 A级铂电阻温度计（PRT）
传感器连接

4线
传感器外壳

铝盘
额定工作温度范围

:
传感器和电缆

-40°C至+150°C
连接器

-40°C至+80°C
测量精度

± (0.15 + 0.002∙T) °C
合规性

:
符合

IEC 61724-1: 2021，A类标准
所需传感器数量

根据IEC 61724-1标准，每个监测站需配备3个传感器，每个光伏系统至少需配备6个传感器，具体数量取决于系统规模
防护等级

IP67
铝盘

:
盘片材料

阳极氧化铝
圆盘直径

25 x 10⁻³ 米
磁盘厚度

5.5 x 10⁻³ 米
绝缘电阻

根据IEC 60060-1标准，在1千伏电压下，绝缘电阻应大于2千兆欧
粘合剂

:
粘合材料

丙烯酸贴纸
粘合剂厚度

0.13 × 10⁻³ 米
总传热系数

> 500 W/(m²∙K)，符合IEC 61724-1的要求
电缆与连接器

:
电缆长度

1米
电缆延长

电缆可延长至用户偏好的长度，用户可自行延长
电缆直径

2.5 × 10⁻³ 米
连接器类型

4P，公头M12-A连接器
电缆连接器

4P或5P母头M12-A连接器
SF01
三件套静态脚垫

其他信息

仪器兼容性

SR300、SR200、SR100、SR30、SR15、SRD100
可搭配使用

可与PMF01和PFM02结合使用
包装中包含

3 x SF01
SHR03
总辐射表遮光环 —— 与总辐射表配套组成散射辐射测量仪

其他信息

功能

与总辐射表配套组合，组成散射辐射测量仪
被测值

散射辐照度值 单位： W/m2
兼容性

SR30, SR20, SR15 老型号需选配安装适配器
零点偏移 a

with SR300-D1: 2 W/m2
with SR200-D1: 5 W/m2
with SR100-D1: 5 W/m2
带内置通风加热

与 SR300-D1 适配
圆环内径

476 x 10⁻³ m
圆环轮廓

U-型 e
重量

3.75 kg
环宽 / 半径比

0.185
视场角

10.6 °
材质

阳极氧化铝
额定工作温度范围

-40 to +80 °C
总辐射表倾角范围

-90 to 90 °
水平泡

内置
调平螺丝

内置
调整间隔

按照调整表
修正系数的应用

可根据调整表满足用户责任，用户建议
SPD01
数字式总辐射表与散射辐射表专用浪涌保护装置

其他信息

浪涌抗扰度

:
– 浪涌抗扰度（EN-IEC 61000-4-5:2014）

4级
– 最大线间浪涌电压

2 kV，1 kA
– 最大线对地浪涌电压

4 kV，2 kA
– 受保护仪器的数量

最多3个
数据线

:
– 共模信号电压范围

± 12 V
– 差分模式信号电压范围

± 12 V
– 最大线对地电压

12 V
机械

:
– 外壳材料

ASA/PC UL94 V0-1.5mm
– 电缆密封套

M12（带防护）
– 电缆直径

（3至6）毫米
– 可选SMF01：额定灯杆安装直径

（40至60）毫米
– 重量

0.7 千克
直流电源线

:
– 额定工作直流输入电压范围

± 30 V
– 最大直流输入电流

5 A
– 总直流输出电流

5 A
额定运行条件

:
– 所需的过电流保护

≤ 5 A 慢速熔断保险丝
– 额定工作温度范围

(-40 至 +80) °C
**

所有线路均测试为直流电源线
TLM01
弹簧加载管式调平支架

其他信息

仪器兼容性

SR300, SR200, SR100, SR30, SR20, SR15, IR20, SRD100
可搭配

LM01已包含在内
TMBL01
球形调平管式安装座

其他信息

仪器兼容性

SR05
可搭配

包含BL01
VU01
适用于SR20、SR22型总辐射表与IR20型长波辐射表的通风装置

其他信息

仪器兼容性

SR20、SR20-D2、SR22、SR25、SR25-D2、IR20、IR20WS
符合标准

符合ISO/TR 9901 BSRN操作手册的标准
额定工作功率

12 VDC时为7.8 W（未加热）
额定工作温度范围

(-40 至 +70) °C
风扇状态信号

可用（可选）
加热器

在12 VDC下功率为5瓦和10瓦（可选使用）
气温上升

在0 W加热时，气温升高0.5 °C；在5 W加热时，气温升高1.0 °C；在10 W加热时，气温升高1.5 °C
零偏移

SR20 通风型，在无加热条件下为 2.5 W/m²
通过加热来抵消SR20的影响

– 加热功率为5瓦时为2瓦/平方米
– 加热功率为10瓦时为4瓦/平方米
电缆电阻

0.3 Ω/m（2 x 0.15 Ω/m）
10 W加热功率下的电压降

0.12 V/m
接触面直径

0.17 米
标准线缆长度

5米（见选项）
