总辐射表遮光环

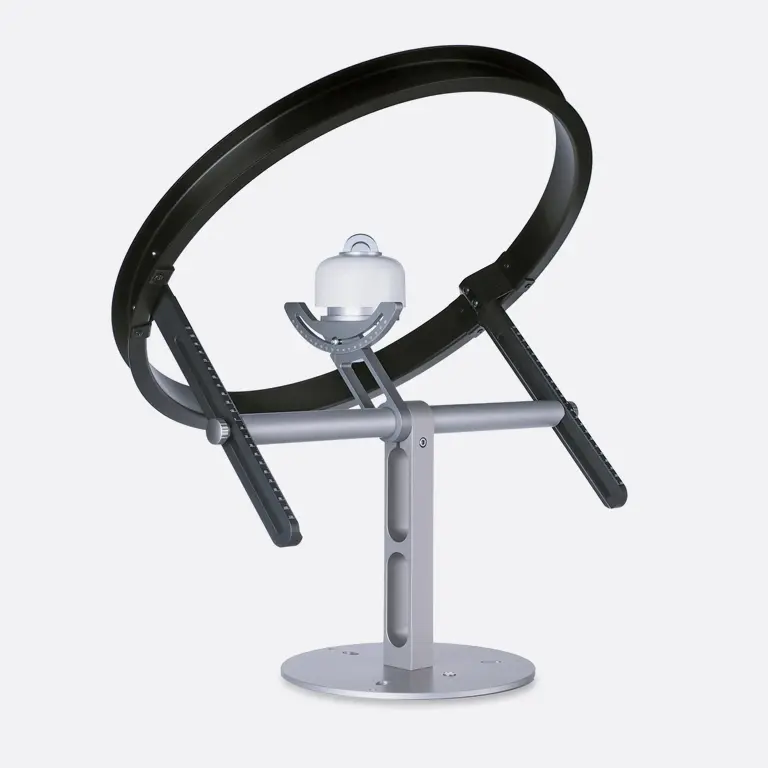

SHR03 是一款实用型金属遮光环，可配合总辐射表测量太阳散射辐照度。遮光环也称作遮光带，能够阻挡直射辐射照射到总辐射表上。依据 ISO 9060:2018 标准，遮光环与总辐射表的组合装置被称为散射辐射计。体积小巧的SHR03 遮光环搭配 Hukx 总辐射表使用时，相较于其他品牌同类遮光环产品具备多项优势。
- 与总辐射表搭配使用可组成散射辐射装置
- 带遮光盘的太阳跟踪器低成本替代方案
规格
| 功能 | 与总辐射表配套组合，组成散射辐射测量仪 |
|---|---|
| 被测值 | 散射辐照度值 单位： W/m2 |
| 兼容性 | SR30, SR20, SR15 老型号需选配安装适配器 |
| 零点偏移 a | with SR300-D1: 2 W/m2 |
| 带内置通风加热 | 与 SR300-D1 适配 |
| 圆环内径 | 476 x 10⁻³ m |
| 圆环轮廓 | U-型 e |
| 重量 | 3.75 kg |
| 环宽 / 半径比 | 0.185 |
| 视场角 | 10.6 ° |
| 材质 | 阳极氧化铝 |
| 额定工作温度范围 | -40 to +80 °C |
| 总辐射表倾角范围 | -90 to 90 ° |
| 水平泡 | 内置 |
| 调平螺丝 | 内置 |
| 调整间隔 | 按照调整表 |
| 修正系数的应用 | 可根据调整表满足用户责任，用户建议 |
与总辐射表搭配使用可组成散射辐射装置
SHR03 是一款实用型金属遮光环，可配合总辐射表测量太阳散射辐照度。遮光环也称作遮光带，能够阻挡直射辐射照射到总辐射表上。依据 ISO 9060:2018 标准，遮光环与总辐射表的组合装置被称为散射辐射计。体积小巧的SHR03 遮光环搭配 Hukx 总辐射表使用时，相较于其他品牌同类遮光环产品具备多项优势。
SHR03 可兼容 Hukx Class A 和 Class B 总辐射表。Hukx 总辐射表零点偏移量极低，因此其散射辐射测量的不确定度优于同类总辐射表遮光环式散射辐射测量装置。若需减少结露、结霜影响并实现最小偏移量，建议选用带加热通风功能的 SR300-D1 总辐射表.
配有遮光环散射辐射表用于测量水平散射辐照度（DHI），通常会与无遮光环的总辐射表搭配使用。后者用于测量水平总辐照度（GHI）。结合水平总辐照度、水平散射辐照度以及当地太阳位置，即可推算出法向直接辐照度（DNI）。

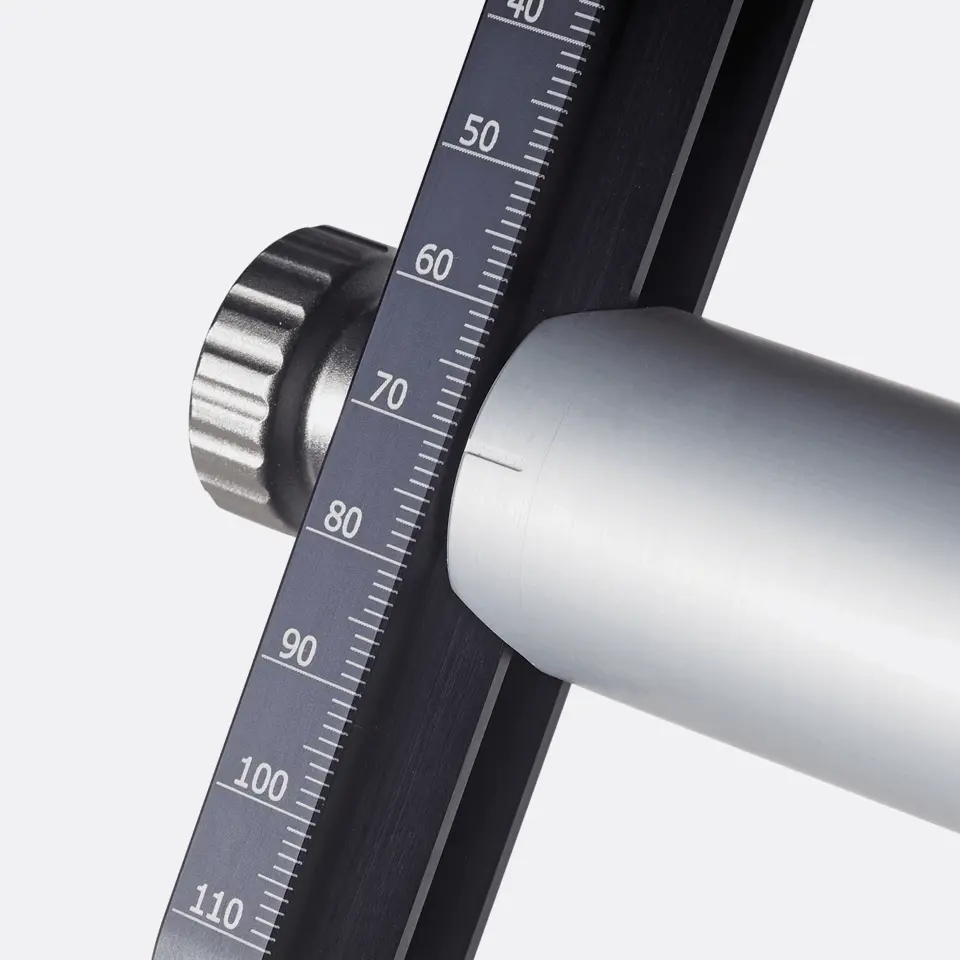

为修正太阳高度角的变化，需每隔 5 天通过移动滑杆手动调节圆环的高度。

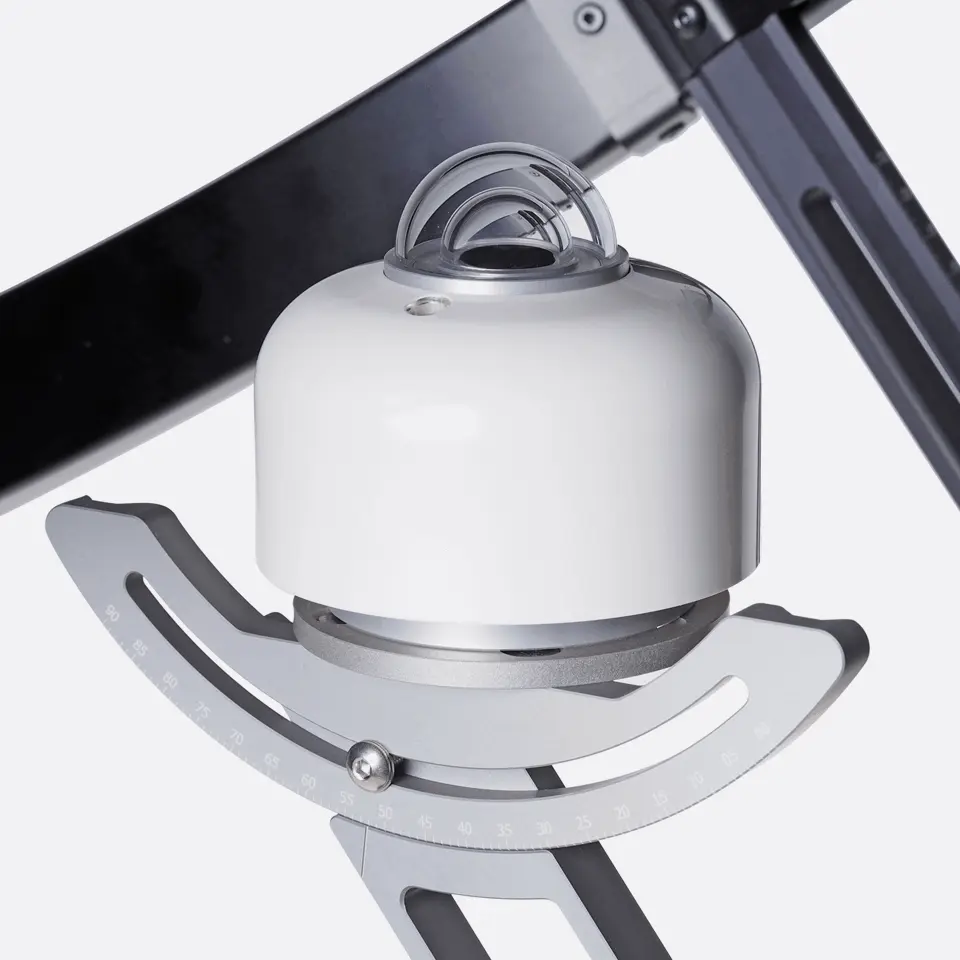

大多数遮光环搭配水平安装的总辐射表使用。借助设备内置的倾角调节平台，你也可以测量倾斜平面上的散射辐照度。
SHR03 产品优势
- 体积相对小巧、重量轻便
- 投入成本低，可替代带遮光盘的太阳追踪器
- 搭配 Hukx 总辐射表使用时测量精度高（零点漂移量小）-可省去昂贵的外部通风装置，节约成本;
应用场景推荐
- 气象观测
- 建筑能耗性能测试
- 太阳能研究
安装设置与测量精度
太阳高度角全年不断变化，夏季角度高，冬季角度低。为避免太阳高度角变化带来的直接辐射干扰，遮光环至少每 5 天需要调整一次。总散射辐射中被遮光环遮挡的部分，会随遮光环高度发生变化。
SHR03 用户手册内附有调整表，包含：
- 遮光环高度调节对应的滑杆设置参数
- 散射辐射测量值的修正系数
上述参数覆盖全部纬度及一年中所有日期。若对测量精度有更高要求，手册还提供相关理论，可用于构建专属模型，得到精度更高的修正系数。
兼容总辐射表
SR300‑D1、SR200‑D1、SR100‑D1 总辐射表；老款型号 SR30、SR20、SR15 需选配安装转接件。
可选配件
- PMA03：适配 SR15、SR30 的安装转接件
- PMA04：适配 SR20 的安装转接件
相关产品
| 被测对象 | |
|---|---|
| 被测对象 | |
| ISO 9060:2018分类 | 光谱平坦型 CLass A |
| 合规 | IEC 61724-1:2021光伏系统监测Class A系统要求 |
| 穹顶保护罩 | 已包含（型号DP01） |
| 状态指示灯 | 电源与通信 |
| 仪器诊断 | 泄漏、倾角、旋转、加热、内部湿度 |
| 内置通风 | 是 |
| 加热装置 | 是 |
| 倾斜传感器 | 是 |
| 校准证书 | 包含（内容受ISO/IEC 17025第7.8.1.3节限制） |
| 单个仪器的温度响应测试 | 报告包含 |
| 温度响应 | <± 0.4%（-30至+50°C） |
| 单个仪器的定向响应测试 | 报告涵盖至95° |
| 单个仪器的加速度计测试 | 报告包含 |
| 倾斜测量不确定度 | ± 1 °（0 至 180 °）（-30 至 +50 °C） |
| 电磁兼容性和浪涌抗扰度 | ： |
| – 设备分类 | 工业设备 |
| – 浪涌抗扰度 | 2级，测试电压1 kV |
| – 可选配SPD01 | 4级，测试电压4千伏 |
| 工作场所的电气安全 | : |
| – 安全合规性 | 欧盟低电压指令（2014/35/EU） 美国国家电气规范（NFPA70） |
| – 接地端子 | 包含在仪器上 |
| 三种功率模式下的操作 | : |
| – 正常 - 加热、通风 | < 3 W |
| – 中等 - 未加热，通风 | < 1 W |
| – 低 - 未加热，未通风 | < 0.5 W |
| 数字通信 | : |
| – 输出 | Modbus RS-485 |
| – 通信协议 | Modbus RTU |
| – RS-485隔离电压 | 1.5 kV |
| – 硬件接口 | 2线RS-485 |
| * 电缆长度为3米，** 电压为24伏直流电 | : |
| 被测对象 | |
|---|---|
| ISO 9060:2018分类 | 光谱平坦型 CLass A |
| 合规 | IEC 61724-1:2021光伏系统监测Class A系统要求 |
| 穹顶保护罩 | 已包含（型号DP01） |
| 状态指示灯 | – |
| 仪器诊断 | 内部湿度 |
| 内置通风 | 否 |
| 加热装置 | 否 |
| 倾斜传感器 | 否 |
| 校准证书 | 包含（内容受ISO/IEC 17025第7.8.1.3节限制） |
| 单个仪器的温度响应测试 | 报告包含 |
| 温度响应 | <± 0.4%（-30至+50°C） |
| 单个仪器的定向响应测试 | 报告涵盖至95° |
| 单个仪器的加速度计测试 | – |
| 倾斜测量不确定度 | – |
| 电缆长度 | 3米、5米、10米或20米 |
| 电磁兼容性和浪涌抗扰度 | ： |
| – 设备分类 | 工业设备 |
| – 浪涌抗扰度 | 2级，测试电压1 kV |
| – 可选配SPD01 | 4级，测试电压4千伏 |
| 工作场所的电气安全 | : |
| – 安全合规性 | 欧盟低电压指令（2014/35/EU） 美国国家电气规范（NFPA70） |
| – 接地端子 | 包含在仪器上 |
| 三种功率模式下的操作 | : |
| – 正常 - 加热、通风 | – |
| – 中等 - 未加热，通风 | – |
| – 低 - 未加热，未通风 | < 0.5 W |
| 数字通信 | : |
| – 输出 | Modbus RS-485 |
| – 通信协议 | Modbus RTU |
| – RS-485隔离电压 | 1.5 kV |
| – 硬件接口 | 2线RS-485 |
| * 电缆长度为3米，** 电压为24伏直流电 | : |
| 被测对象 | |
|---|---|
| ISO 9060:2018分类 | 光谱平坦型 CLass A |
| 合规 | IEC 61724-1:2021光伏系统监测Class A系统要求 |
| ISO 9060:1990分类 | 二级标准总辐射表 |
| 应用 | 国家气象网络、光伏监测（商业和公用事业规模）、气象学/气候学、其他 |
| 加热器 | 配备RVH循环通风与加热系统 |
| 输出 | Modbus RS-485 |
| 世界气象组织性能水平 | 高精度总辐射表 |
| 校准不确定性 | < 1.2 % (k = 2) |
| 被测对象 | |
| 倾斜测量不确定度 | ± 1 °（0 至 90 ° 倾斜范围，-30 至 +50 °C） |
| 内置通风 | 是 |
| 加热装置 | 是 |
| 倾斜传感器 | 是 |
| 采用的技术 | 循环通风与加热（RVH™） |
| 功耗 | 在12伏直流电压下，功率小于3瓦 |
| 零偏移 | < 2 W/m² |
| 校准溯源性 | WRR |
| 校准寄存器 | 用户可访问的 |
| 光谱范围 | 285~3000 x 10⁻⁹ 米 |
| 温度范围 | -40 ~ +80 °C |
| 温度响应 | <± 0.4%（-30至+50°C） |
| 被测对象 | |
|---|---|
| ISO 9060:2018分类 | 光谱平坦型 Class B |
| 合规 | IEC 61724-1:2021光伏系统监测Class B系统要求 |
| ISO 9060:1990分类 | 一级总辐射表 |
| 应用 | 国家气象网络、光伏监测商业与公用事业规模、光伏监测小型规模、气象学/气候学、其他 |
| 校准不确定性 | < 1.8 % (k = 2) |
| 校准溯源性 | WRR |
| 光谱范围 | 285~3000 x 10⁻⁹ 米 |
| 响应时间 | < 10 s |
| 零偏移 | 5 W/m²（未通风） |
| 温度范围 | -40 ~ +80 °C |
| 温度响应 | < ± 2 % (-10 ~ +40 °C) |
| 电缆长度 | 5米 |
| 调平 | 可选弹簧式调平，可带或不带管状底座 |
| 输出 | ： |
| – 输出 | 模拟4-20 mA |
| – 通信协议 | Modbus |
| – 硬件接口 | TTL |
| – 传输模式 | RTU |
| – 数字输出 | 辐照度（单位：W/m²）和仪器本体温度（单位：°C） |
| 加热装置 | 否 |
| 倾斜传感器 | 否 |
| 版本顺序代码 | SR15-D2A2, SR15-D2A2-LM01, SR15-D2A2-TLM01 |
