用于模块背面温度测量的光伏模块温度传感器
PVMT01 是一款组件背部温度传感器，用于评估光伏系统运行工况。借助 PVMT01 可估算组件效率随温度变化的特性，并对系统性能指标进行温度修正。
该传感器符合光伏监测系统 IEC 61724-1 A级 规范要求。国际电工委员会建议每个监测站点配置3支传感器，并根据光伏电站规模，要求整套系统布设6支及以上传感器。
PVMT01 内置 Pt1000 铂电阻测温元件，封装在小型阳极氧化铝圆盘内，搭配1米细长柔性线缆及专用接头。用户可使用同规格接头线缆，对原有线缆进行延长接驳。
- 高精度
- Pt1000 A级
- IP67防护等级
- 模拟输出
规格
| 温度传感器 | : |
|---|---|
| 被测对象 | 模块背面 |
| 传感器类型 | 温度 Pt1000 A级铂电阻温度计（PRT） |
| 传感器连接 | 4线 |
| 传感器外壳 | 铝盘 |
| 额定工作温度范围 | : |
| 传感器和电缆 | -40°C至+150°C |
| 连接器 | -40°C至+80°C |
| 测量精度 | ± (0.15 + 0.002∙T) °C |
| 合规性 | : |
| 符合 | IEC 61724-1: 2021，A类标准 |
| 所需传感器数量 | 根据IEC 61724-1标准，每个监测站需配备3个传感器，每个光伏系统至少需配备6个传感器，具体数量取决于系统规模 |
| 防护等级 | IP67 |
| 铝盘 | : |
| 盘片材料 | 阳极氧化铝 |
| 圆盘直径 | 25 x 10⁻³ 米 |
| 磁盘厚度 | 5.5 x 10⁻³ 米 |
| 绝缘电阻 | 根据IEC 60060-1标准，在1千伏电压下，绝缘电阻应大于2千兆欧 |
| 粘合剂 | : |
| 粘合材料 | 丙烯酸贴纸 |
| 粘合剂厚度 | 0.13 × 10⁻³ 米 |
| 总传热系数 | > 500 W/(m²∙K)，符合IEC 61724-1的要求 |
| 电缆与连接器 | : |
| 电缆长度 | 1米 |
| 电缆延长 | 电缆可延长至用户偏好的长度，用户可自行延长 |
| 电缆直径 | 2.5 × 10⁻³ 米 |
| 连接器类型 | 4P，公头M12-A连接器 |
| 电缆连接器 | 4P或5P母头M12-A连接器 |
PVMT01：光伏系统性能评估的关键设备
PVMT01 用于测量光伏组件背板温度。在开展光伏系统性能评估时，可依托该传感器测算组件效率随温度的变化规律，并完成相应修正。
PVMT01 满足并契合光伏监测的严苛技术规范，符合 IEC 61724-1 A级 系统的标准要求。
PVMT01 搭载A级Pt1000铂电阻元件，采用四线制接线方式，提升测温稳定性。传感器封装于小型阳极氧化铝圆盘内，可降低对双面光伏组件的影响；符合相关规范中遮挡电池片表面积不超过10% 的要求。
传感圆盘自带专用背胶，适配长期户外使用环境，导热表现良好，总传热系数高于500 W/(m²·K)，符合IEC标准规定。
防水线缆外径纤细，有助于提升测量可靠性；同时线缆质地柔韧，可减轻传感器圆盘与组件粘接处的机械应力。PVMT01标配线缆长度1米，可通过同接口延长线缆轻松加长走线。针对双面光伏组件，建议按照IEC规范将线缆沿电池片间隙布设。

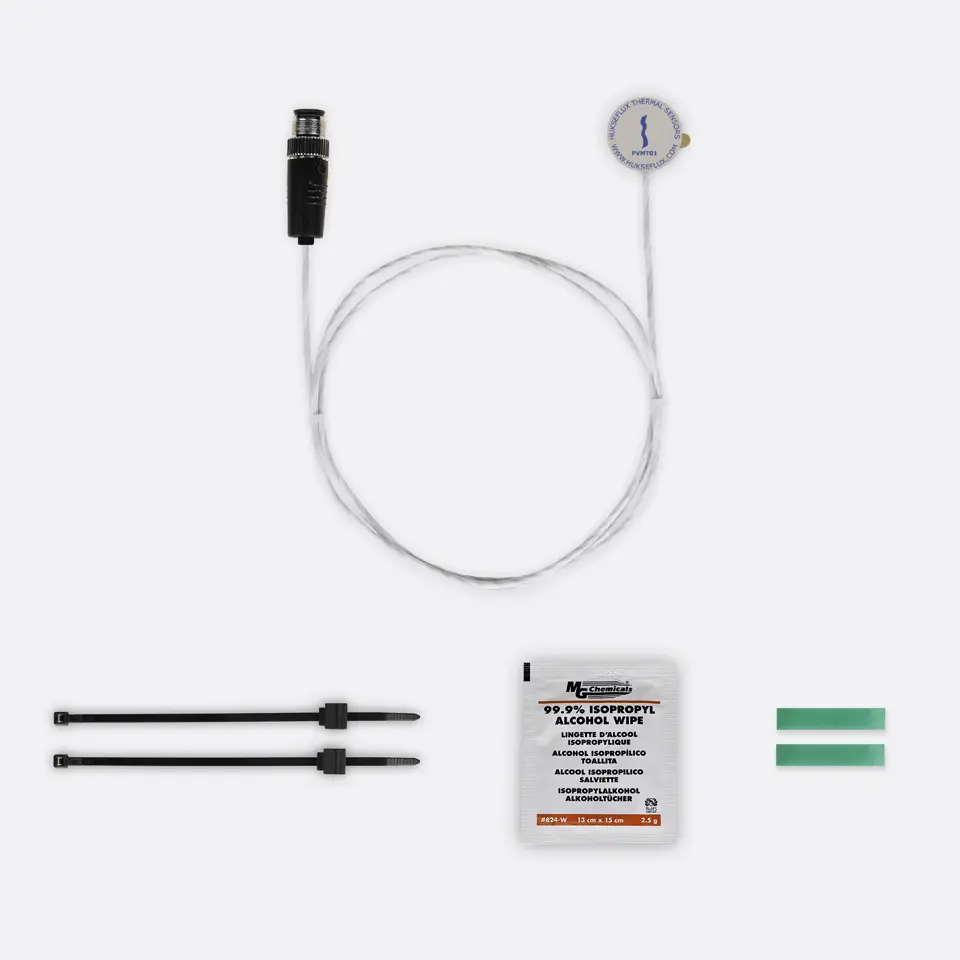

PVMT01 以十支为一组进行包装供货。每支传感器均配套酒精清洁棉片、两条聚酯胶带以及两个光伏边缘卡扣，用于将线缆固定在光伏组件侧边。
独有特性与优势
- 测量精度表现优异
- 符合IEC 61724-1标准对A级监测系统的规范要求
- 圆盘背胶适配长期户外工况使用
- 占用面积小巧，降低对双面光伏组件的影响
- 纤细线缆可沿双面光伏组件电池片间隙走线
- 线缆柔韧且外径细小，减轻传感器与组件粘接处的机械应力
- 支持线缆便捷延长
- 防护等级：IP67
安装简便
PVMT01 安装方式简易。传感器圆盘背部粘胶附着力强，耐候性良好。为保证粘接效果，产品配备异丙醇清洁棉片，可在粘贴前擦拭光伏组件表面。
将传感器安装在光伏组件背面即可。依据IEC 61724-1规范，建议安装在单块电池片中心、靠近组件中部的位置。标准要求每个监测站点至少布设3支传感器，整套光伏电站需根据规模配置6支及以上传感器。
推荐应用场景
- 光伏系统长期性能监测
- 光伏项目勘测阶段的组件温度测量
