科研级长波辐射表
IR20 为科研级长波辐射表，适用于气象领域高精度长波辐照度测量。依托昊克赛尔的技术创新，这款产品在性能同等的前提下，售价远低于同类竞品。设备可实现昼夜连续观测。其中 IR20WS 型号光谱范围更广，在无太阳辐射的环境下，测量精度表现更佳。
- 研究级辐射计
- 有加热功能
- 具有模拟输出功能
规格
| 可选测量参数 | 表面温度 |
|---|---|
| 光谱范围 IR20 | 4.5至42 x 10⁻⁶ 米 |
| 光谱范围 IR20WS | 1.0至50 x 10⁻⁶ 米 |
| IR20WS使用限制 | 仅在无太阳辐射的情况下使用 |
| 视野角度 | 180 ° |
| 响应时间(95%) | 3 s |
| 灵敏度 | 17 x 10⁻⁶ V/(W/m²) |
| 额定工作温度范围 | -40 ~ +80 ⁰C |
| 温度依赖性 | < ± 0.4%（-30至+50°C） |
IR20 与 IR20WS 科研级长波辐射表
IR20 长波辐射表产品优势
- 高性价比依托昊克赛尔技术创新，同性能等级产品定价具备显著优势。
- 精准温度修正通过测算公式完成温度相关误差修正，相比设备内置温度补偿方式精度更高，在极高温、极低温环境下优势尤为突出。每台设备均附带温度系数，可直接代入计算公式使用。
- 灵敏度高输入信号充足时，常规数据采集仪不会对测量结果引入明显不确定度。
- 传感器热阻低同类产品通常需要针对表体与传感面的温差做大幅修正，IR20 无需进行此项补偿。
- 响应速度快响应时间仅 3 秒，适用于飞行器、浮标等移动观测平台。
- 内置加热装置可避免半球罩表面凝露，杜绝因凝露引发的大幅测量偏差。
- 光谱参数可溯源单台设备检测证书中，均标注有设备 5% 透过率截止波长以及两处 50% 透过率对应波长参数。
IR20 & IR20WS 结构特点与产品优势
- 定价优势突出：依托昊克赛尔技术创新，产品性能优异，同时售价大幅降低。
- 公式法温度修正：相较于设备内置温度补偿方案，本方式精度更高，在极端温度环境下表现尤为明显。每台长波辐射表均配备专属温度系数，可直接代入计算公式使用。
- 灵敏度高：输入信号充足时，常规数据采集仪不会给测量结果带来明显误差。
- 传感器热阻低：区别于同类产品，IR20 无需针对表体与传感面的温差做大幅度修正。
- 响应迅速（3 秒）：适配飞行器、监测浮标等移动观测平台开展测量工作。
- 内置加热模块：防止半球罩表面产生凝露，避免由此造成严重测量偏差。
- 光谱参数可查：单台设备证书中均标注 5% 透过率截止波长，以及两处 50% 透过率对应波长参数。
配件
| 仪器兼容性 | SR20、SR20-D2、SR22、SR25、SR25-D2、IR20、IR20WS |
|---|---|
| 符合标准 | 符合ISO/TR 9901 BSRN操作手册的标准 |
| 额定工作功率 | 12 VDC时为7.8 W（未加热） |
| 额定工作温度范围 | (-40 至 +70) °C |
| 风扇状态信号 | 可用（可选） |
| 加热器 | 在12 VDC下功率为5瓦和10瓦（可选使用） |
| 气温上升 | 在0 W加热时，气温升高0.5 °C；在5 W加热时，气温升高1.0 °C；在10 W加热时，气温升高1.5 °C |
| 零偏移 | SR20 通风型，在无加热条件下为 2.5 W/m² |
| 通过加热来抵消SR20的影响 | – 加热功率为5瓦时为2瓦/平方米 |
| 电缆电阻 | 0.3 Ω/m（2 x 0.15 Ω/m） |
| 10 W加热功率下的电压降 | 0.12 V/m |
| 接触面直径 | 0.17 米 |
| 标准线缆长度 | 5米（见选项） |
| 仪器兼容性 | SR300、SR200、SR100、SR30、SR25、SR22、SR20、SR15、SR12、SR11或SR05日射强度计，SR05球水平仪，SRD100 |
|---|---|
| 管材兼容性 | 直径27至60毫米 |
| 倾斜角度 | 0至90度 |
| 材料 | 阳极氧化铝 |
| 包含的部件 | 支架；1个M6中央弹簧加载螺栓；4个M5螺栓；2个管夹 |
| 仪器兼容性 | 2个SR300、SR200、SR100、SR30、SR25、SR22、SR20、SR15、SR12、SR11和SR05日射强度计，SR05球式水准仪，SRD100 |
|---|---|
| 倾斜角度 | 0至90度 |
| 材料 | 阳极氧化铝 |
| 包含的部件 | 支架；2个M6中央弹簧加载螺栓；8个M5螺栓 |
| 仪器兼容性 | 日射强度计、反照率计和净辐射计 |
|---|---|
| 桅杆兼容性 | 直径（40至65）×10⁻³米 |
| 交叉兼容性 | 1英寸管长<1.5米（不含横担） |
| CMF01（长度为1.5米时）的最大承重 | 2.5 kg |
| 可以结合 | AMF02, AMF03, ALF01 |
应用领域
气象学
相关产品

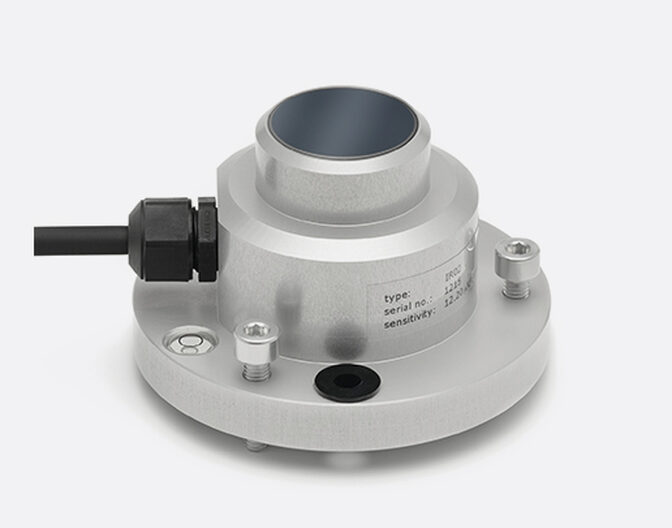

| 被测对象 | 长波辐射 |
|---|---|
| 可选测量参数 | 表面温度 |
| 光谱范围IR02 | 4.5 至 42 x 10⁻⁶ m |
| 视野角度 | 150 ° |
| 响应时间(95%) | 18 s |
| 灵敏度 | 15 x 10⁻⁶ V/(W/m²) |
| 额定工作温度范围 | -40至+80°C |
| 温度依赖性 | < ±3%（-10至+40°C） |
| 校准溯源性 | WISG |
| 可选的追溯性 | 黑体（ITS-90） |
| 温度传感器 | Pt100 |
| 加热器 | 12 VDC，1.5 W |
| 标准电缆长度 | 5米 |
| 被测对象 | 长波辐射 |
|---|---|
| 可选测量参数 | 表面温度 |
| 输出 | 4 至 20 毫安 |
| 原理 | 2线电流回路 |
| 光谱范围 | IR02-TR 4.5至40 x 10⁻⁶ 米 |
| 视野角度 | 150 ° |
| 响应时间(95%) | 18 s |
| 温度范围 | -40 ~ +80 °C |
| 传输范围 | -300至100 W/m² |
| 温度依赖性 | < ±3%（-10至+40°C） |
| 校准溯源性 | 至WISG |
| 可选的追溯性 | 符合黑体（ITS-90）标准 |
| 加热器 | 12 VDC，1.5 W |
| 温度传感器 | Pt100 |
| 标准电缆长度 | 5米 |
