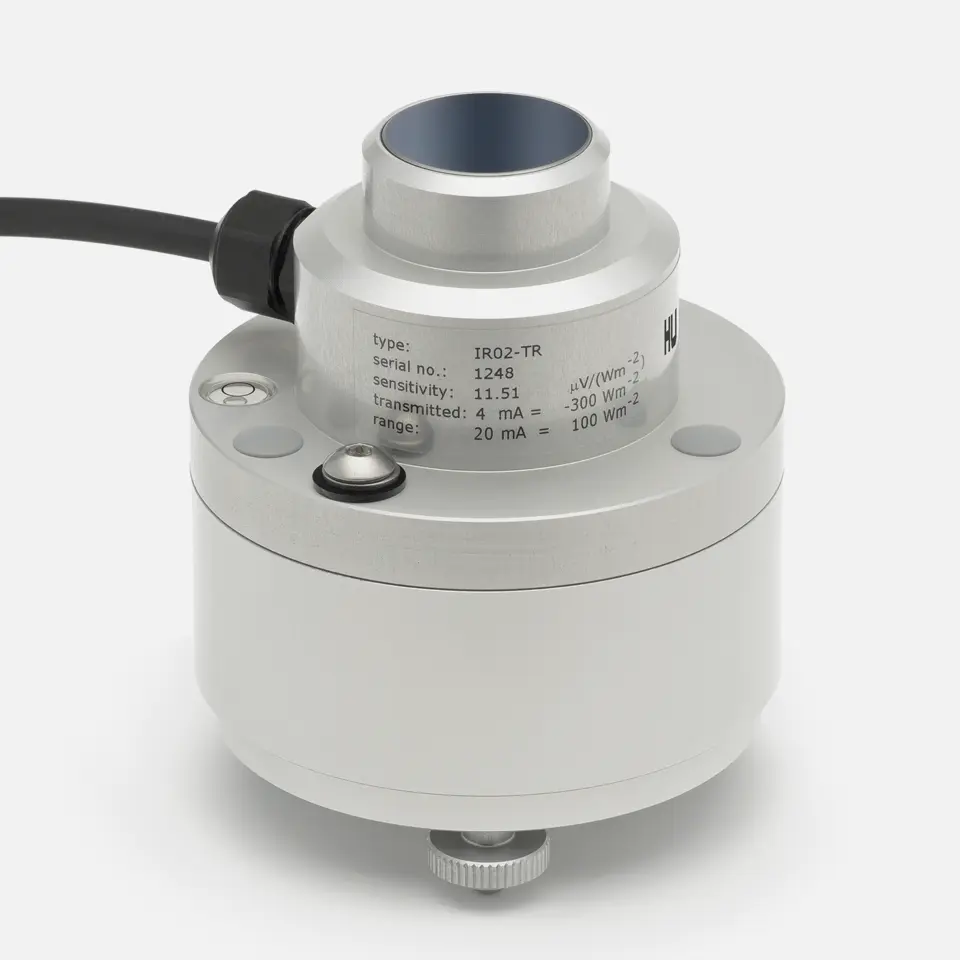

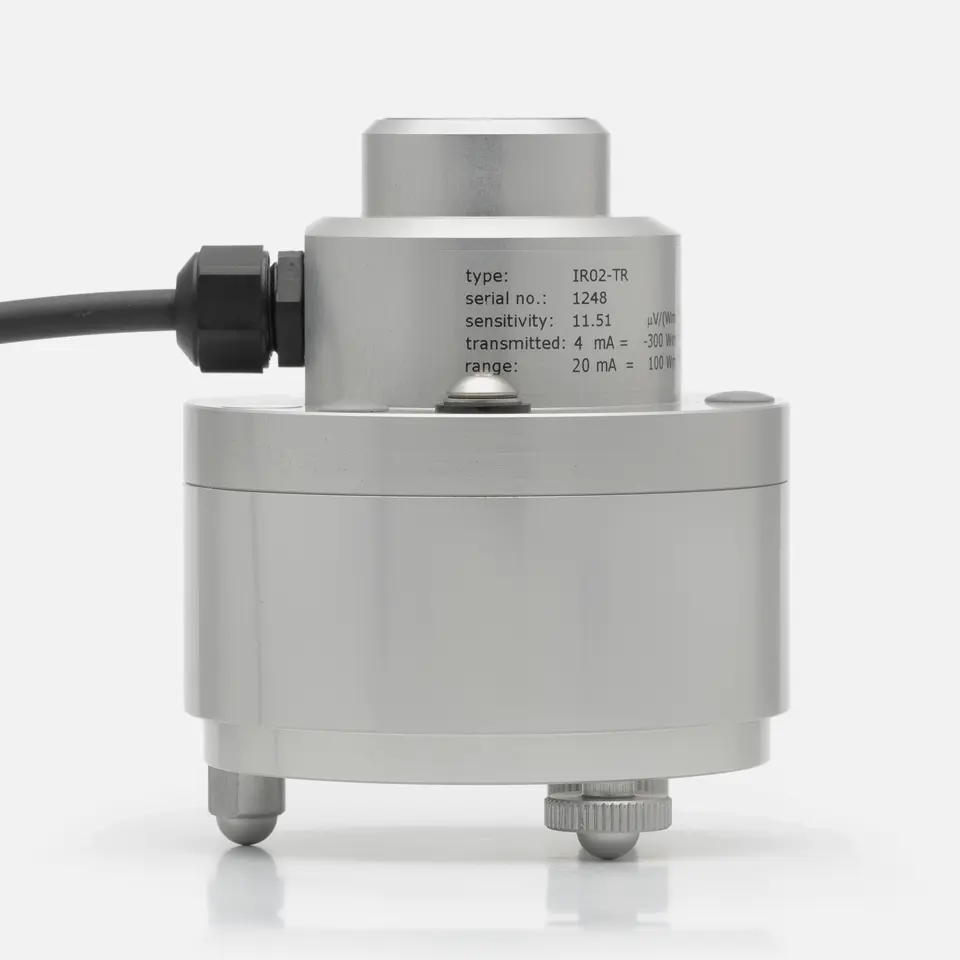

带加热功能及 4–20 mA 变送器的长波辐射表
IR02-TR 型长波辐射表适用于气象领域的长波辐照度测量。设备配备加热装置，可避免视窗结露、结霜，提升测量精度。产品内置 4–20 mA 变送器，便于搭配常规数据采集仪读取数据。
- 基本辐射计
- 通过加热实现高数据可用性
- 具有4-20 mA的输出
规格
| 被测对象 | 长波辐射 |
|---|---|
| 可选测量参数 | 表面温度 |
| 输出 | 4 至 20 毫安 |
| 原理 | 2线电流回路 |
| 光谱范围 | IR02-TR 4.5至40 x 10⁻⁶ 米 |
| 视野角度 | 150 ° |
| 响应时间(95%) | 18 s |
| 温度范围 | -40 ~ +80 °C |
| 传输范围 | -300至100 W/m² |
| 温度依赖性 | < ±3%（-10至+40°C） |
| 校准溯源性 | 至WISG |
| 可选的追溯性 | 符合黑体（ITS-90）标准 |
| 加热器 | 12 VDC，1.5 W |
| 温度传感器 | Pt100 |
| 标准电缆长度 | 5米 |
IR02 — 智能实用、高性价比设计
IR02-TR 用于测量平面接收的长波辐射（远红外辐射），单位为瓦 / 平方米（W/m²），设备视场角约 150°。长波辐射指大气辐射中并非来自太阳的辐射波段。本产品视场角未采用理想的 180° 设计，该优化方案有效控制成本、售价亲民，同时仅造成极小的精度损耗。设备视窗截止波长为 4.5 微米，可满足昼夜不间断观测需求。
设备使用
IR02-TR 操作简便，可直接对接各类通用数据采集系统。结合变送器输出信号与温度数值，即可计算得出辐照度（W/m²）；最终测量结果还会依据斯蒂芬 – 玻尔兹曼定律，补偿传感器自身产生的辐射影响。IR02-TR 标准配置下，4~20 mA 输出信号对应辐照度量程为 -300 ~ +100 W/m²，该量程可根据需求在出厂前定制调整。
IR02-TR 结构特点
IR02-TR 搭载涂黑处理的热感应元件、搭配太阳盲滤光片的平面硅质视窗，整机采用阳极氧化铝外壳。设备内置加热模块，可避免长波辐射表视窗产生凝露，杜绝由此引发的大幅测量偏差。
适用场景
- 常规气象观测
- 气候监测网络
- 农业霜冻预警网络
配件
日射强度计安装夹具，适用于所有Hukx日射强度计型号，可安装1个日射强度计，水平或倾斜均可
| 仪器兼容性 | SR300、SR200、SR100、SR30、SR25、SR22、SR20、SR15、SR12、SR11或SR05日射强度计，SR05球水平仪，SRD100 |
|---|---|
| 管材兼容性 | 直径27至60毫米 |
| 倾斜角度 | 0至90度 |
| 材料 | 阳极氧化铝 |
| 包含的部件 | 支架；1个M6中央弹簧加载螺栓；4个M5螺栓；2个管夹 |
双日射强度计安装夹具，适用于所有Hukx日射强度计型号，可安装1个水平日射强度计和1个倾斜日射强度计
| 仪器兼容性 | 2个SR300、SR200、SR100、SR30、SR25、SR22、SR20、SR15、SR12、SR11和SR05日射强度计，SR05球式水准仪，SRD100 |
|---|---|
| 倾斜角度 | 0至90度 |
| 材料 | 阳极氧化铝 |
| 包含的部件 | 支架；2个M6中央弹簧加载螺栓；8个M5螺栓 |
用于日射强度计、反照率计和净辐射计的横臂安装夹具
| 仪器兼容性 | 日射强度计、反照率计和净辐射计 |
|---|---|
| 桅杆兼容性 | 直径（40至65）×10⁻³米 |
| 交叉兼容性 | 1英寸管长<1.5米（不含横担） |
| CMF01（长度为1.5米时）的最大承重 | 2.5 kg |
| 可以结合 | AMF02, AMF03, ALF01 |
