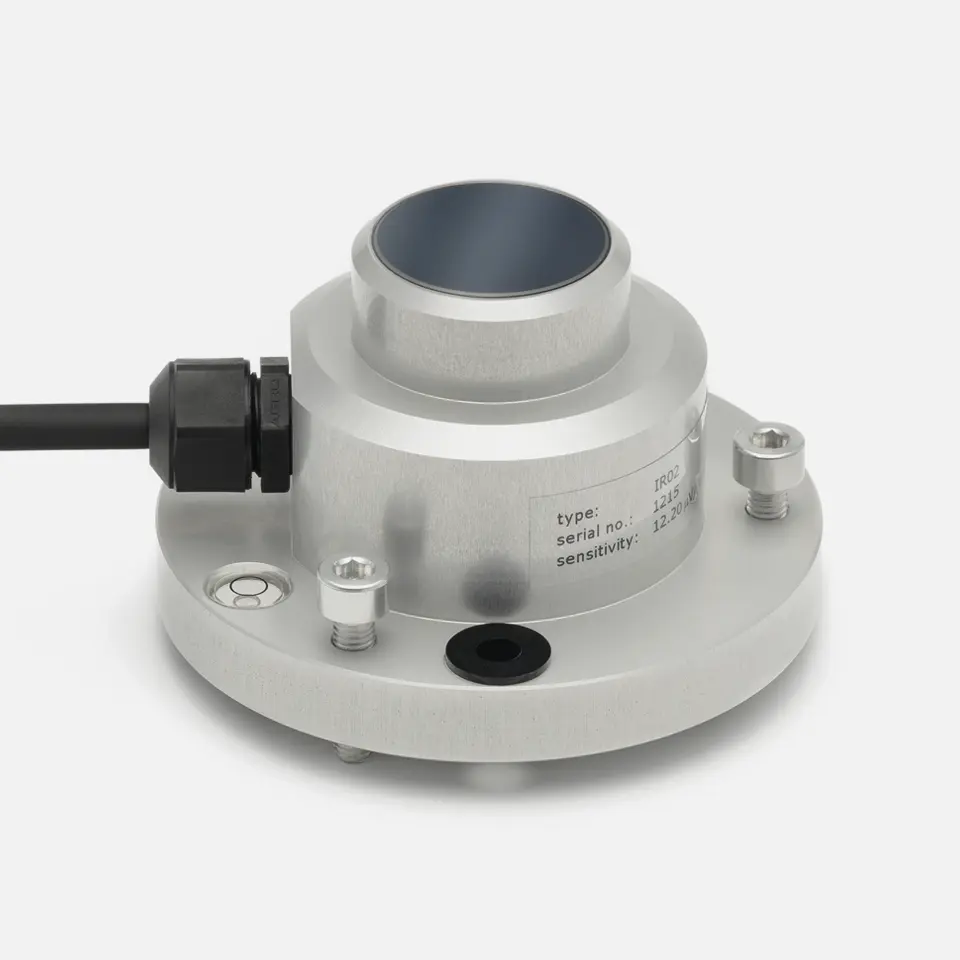

带加热器的地面辐射计
IR02 是一款长波辐射表，适用于气象领域的长波辐照度测量。仪器具备加热功能，能够减少窗口表面凝露与结霜附着，优化测量效果。凭借这类实用配置，IR02 在农业监测组网中应用广泛、使用率较高。
- 基本辐射计
- 配备加热功能，以确保高数据可用性
- 具有模拟输出功能
规格
| 被测对象 | 长波辐射 |
|---|---|
| 可选测量参数 | 表面温度 |
| 光谱范围IR02 | 4.5 至 42 x 10⁻⁶ m |
| 视场角 | 150 ° |
| 响应时间(95%) | 18 s |
| 灵敏度 | 15 x 10⁻⁶ V/(W/m²) |
| 额定工作温度范围 | -40至+80°C |
| 温度依赖性 | < ±3%（-10至+40°C） |
| 校准溯源性 | WISG |
| 可选的追溯性 | 黑体（ITS-90） |
| 温度传感器 | Pt100 |
| 加热器 | 12 VDC，1.5 W |
| 标准电缆长度 | 5米 |
IR02——设计精巧、性价比适中
IR02 用于测量平面接收的长波辐射，即远红外辐射，计量单位为瓦每平方米，设备视场角约150°。
长波辐射是大气辐射中并非由太阳发射的部分。
虽然实际视场角未达到理想的180°，但视场角做适当缩减后，可在测量误差增幅很小的前提下，使产品拥有适中的定价水平。
IR02 配备起始波长为4.5微米的光学窗口，可满足日间与夜间全天候观测使用。
产品优势
IR02 长波辐射表具备良好的灵敏度。在输入信号充足的情况下，常规数据采集器不会对测量结果的不确定度造成影响。
仪器内置加热装置，可防止长波辐射表窗口产生凝露，规避凝露带来的明显测量偏差。
使用操作
IR02 操作简便，可直接适配通用数据采集系统。
将仪器输出的微弱电压信号除以灵敏度，并结合传感器自身辐射热量做修正，依据斯特藩–玻尔兹曼定律，即可换算得出以瓦每平方米为单位的辐照度数值。
灵敏度参数可查阅 IR02 产品出厂证书。
推荐应用场景
常规气象观测
气候观测组网
农业霜冻预警监测网络
配件
| 仪器兼容性 | SR300、SR200、SR100、SR30、SR25、SR22、SR20、SR15、SR12、SR11或SR05总辐射表，SR05球形调平配件，SRD100 |
|---|---|
| 管材兼容性 | 直径27至60毫米 |
| 倾斜角度 | 0至90度 |
| 材料 | 阳极氧化铝 |
| 包含的部件 | 支架；1个M6中央弹簧加载螺栓；4个M5螺栓；2个管夹 |
| 仪器兼容性 | 2个SR300、SR200、SR100、SR30、SR25、SR22、SR20、SR15、SR12、SR11和SR05总辐射表，SR05球形调平配件，SRD100 |
|---|---|
| 倾斜角度 | 0至90度 |
| 材料 | 阳极氧化铝 |
| 包含的部件 | 支架；2个M6中央弹簧加载螺栓；8个M5螺栓 |
| 仪器兼容性 | 总辐射表、反照率表、净辐射表 |
|---|---|
| 桅杆兼容性 | 直径（40至65）×10⁻³米 |
| 交叉兼容性 | 1英寸管长<1.5米（不含横担） |
| CMF01（长度为1.5米时）的最大承重 | 2.5 kg |
| 可搭配 | AMF02, AMF03, ALF01 |
