- 频谱平坦的B类
- 远程诊断
- 隔离式RS-485
- 浪涌保护
工业系列 A 级、B 级反照率表
适配各类应用场景与预算需求
- 内置浪涌保护，可适应光伏电站与气象站的恶劣环境；选配 SPD01 浪涌保护器，防护等级可提升至 4 千伏
- 符合现行 ISO 及世界气象组织（WMO）相关标准
- 模块化设计，便于设备维护与校准
规格
| 包括 | 2 x SR200-D1 和 1 x AMF03 |
|---|---|
| 被测对象 | |
| 可选测量对象 | 反照率或太阳反射率 |
| 可选测量对象 | 净太阳辐射 |
| ISO 9060:2018分类 | 频谱平坦的A类 |
| 内部通风 | 否 |
| 加热 | 否 |
| 输出 | Modbus RS-485 |
| 安装 | 直径为15 x 10⁻³米的安装杆 |
| 温度范围 | -40 ~ +80 °C |
| 电缆长度 | 3米 |
| 电磁兼容性和浪涌抗扰度 | : |
| – 设备分类 | 工业设备 |
| – 电涌抗扰度 | 2级，测试电压1 kV |
| – 可选配SPD01 | 4级，测试电压4千伏 |
| 工作场所的电气安全 | : |
| – 安全合规性 | 欧盟低电压指令（2014/35/EU） 美国国家电气规范（NFPA70） |
| 数字通信 | – 输出 Modbus RS-485 |
| AMF03 | –（1个）防眩光屏幕 |
| * | * 标准电缆长度为3米 |
反照率与反照率表

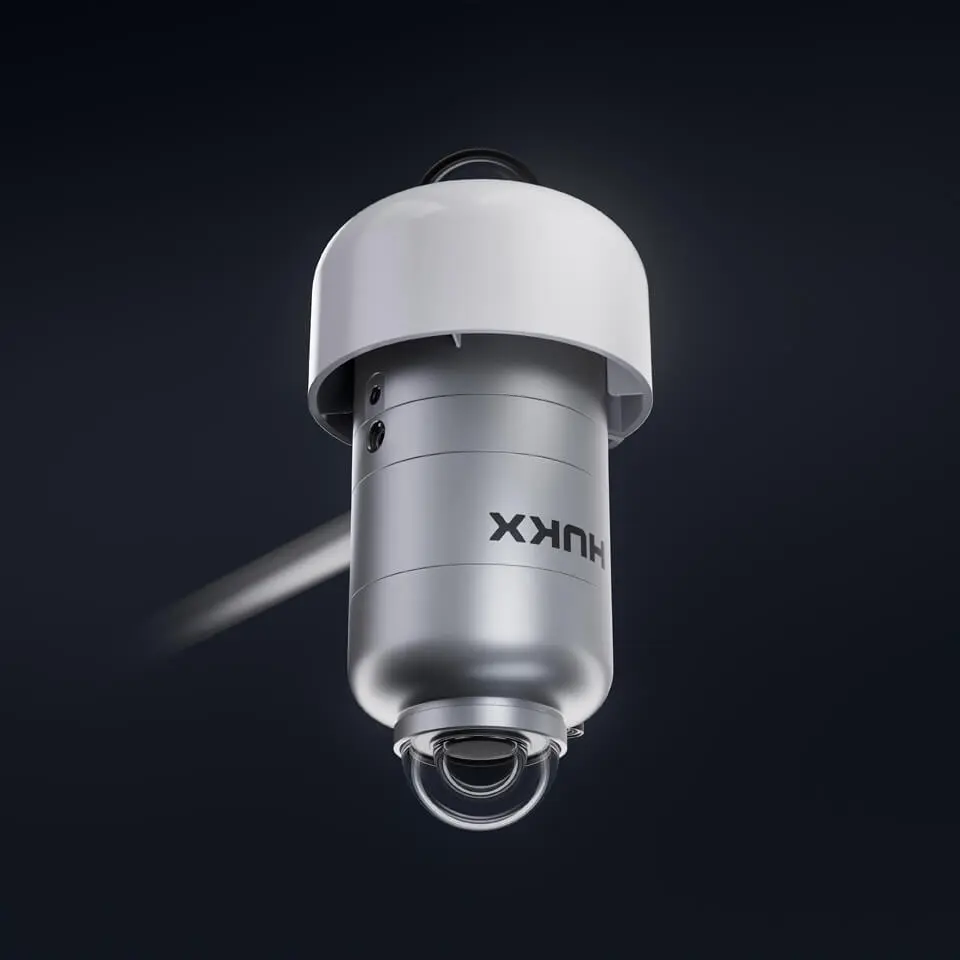

SRA200-D1 结构说明
工业级高精度高可靠性产品
工业环境浪涌防护：耐受高冲击电压与电流
可选配件
- SPD01 浪涌保护器：线缆长度超过 3 米时使用，可将浪涌防护提升至 4 级，最多可配套 3 台总辐射表
- ALF01 反照率表调平支架
- CMF01 横担安装支架
ALF01 介绍
配件
| 浪涌抗扰度 | : |
|---|---|
| – 浪涌抗扰度（EN-IEC 61000-4-5:2014） | 4级 |
| – 最大线间浪涌电压 | 2 kV，1 kA |
| – 最大线对地浪涌电压 | 4 kV，2 kA |
| – 受保护仪器的数量 | 最多3个 |
| 数据线 | : |
| – 共模信号电压范围 | ± 12 V |
| – 差分模式信号电压范围 | ± 12 V |
| – 最大线对地电压 | 12 V |
| 机械 | : |
| – 外壳材料 | ASA/PC UL94 V0-1.5mm |
| – 电缆密封套 | M12（带防护） |
| – 电缆直径 | （3至6）毫米 |
| – 可选SMF01：额定灯杆安装直径 | （40至60）毫米 |
| – 重量 | 0.7 千克 |
| 直流电源线 | : |
| – 额定工作直流输入电压范围 | ± 30 V |
| – 最大直流输入电流 | 5 A |
| – 总直流输出电流 | 5 A |
| 额定运行条件 | : |
| – 所需的过电流保护 | ≤ 5 A 慢速熔断保险丝 |
| – 额定工作温度范围 | (-40 至 +80) °C |
| ** | 所有线路均测试为直流电源线 |
| 仪器兼容性 | 2 x SR300, SR200, SR100, SR30, SR15 |
|---|---|
| 包含在AMF03中 | （1个）防眩屏幕，（1个）带杆的AMF03夹具，（1个）锥形定位器，（2个）M5x12内六角螺钉，（1个）M6x8内六角螺钉，（2个）M8x12固定螺钉，（1份）安装说明书 |
| 棒材直径 | 15 x 10⁻³ m |
| 可以结合 | ALF01，CMF01（配备1英寸管道） |
| 仪器兼容性 | 日射强度计、反照率计和净辐射计 |
|---|---|
| 桅杆兼容性 | 直径（40至65）×10⁻³米 |
| 交叉兼容性 | 1英寸管长<1.5米（不含横担） |
| CMF01（长度为1.5米时）的最大承重 | 2.5 kg |
| 可以结合 | AMF02, AMF03, ALF01 |
| 仪器兼容性 | SRA、AMF03和AMF02系列反照率计 |
|---|---|
| 倾斜角度调节范围 | ± 2° |
| 旋转角度调节范围 | 360° |
| 所需横担外径 | 1英寸 |
| 所需杆径 | 15 x 10⁻³ 米 |
| 可搭配 | 可与AMF03、AMF02、CMF01（配1英寸管道）结合使用 |
应用领域
光伏系统性能评估
太阳能研究
气象学
太阳能资源评估
