FHF系列加热器
Hukx作为热流传感器行业头部品牌，Hukx 大幅简化了热流传感器的性能校验流程。

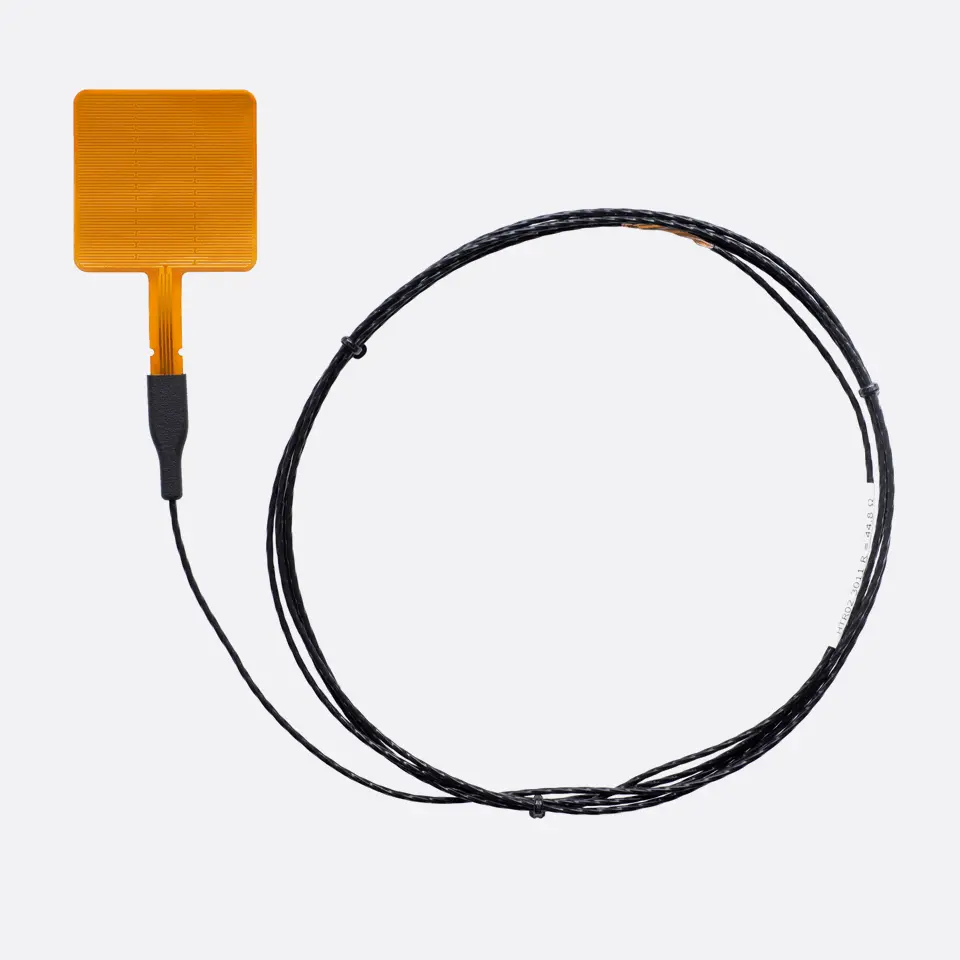

HTR02 加热片为薄膜式加热器件，自带四线制接线线缆，具备确定的表面积与标准电阻值，适用于 FHF05 系列等热流传感器的功能校验。可在传感器使用前后，便捷、客观地完成性能核验。

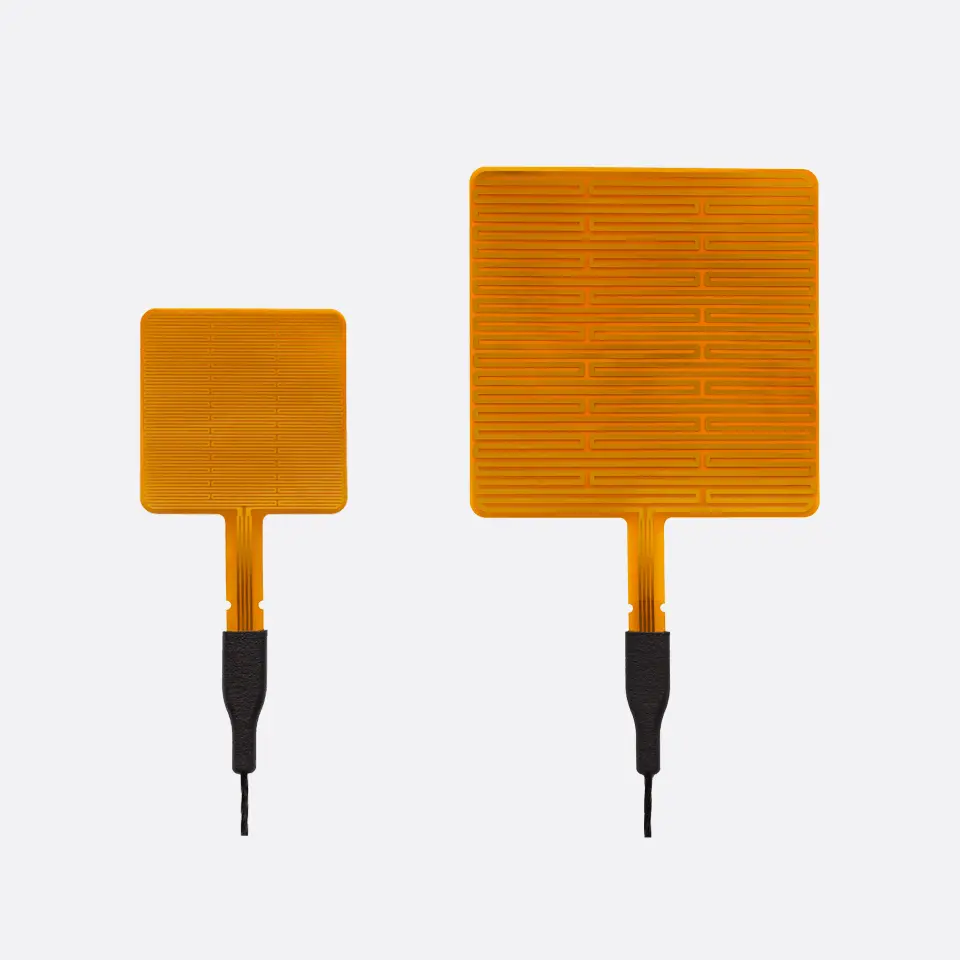

HTR02 加热片提供两种规格：50×50毫米、85×85毫米，适配 FHF05 系列全型号传感器。另有内置加热片的 FHF05SC 系列热流传感器可供选用。
- 薄膜加热器
- 用于箔式热通量传感器
- 验证传感器性能
规格
| 被测对象 | 热通量 |
|---|---|
| 电源电压 | 12 VDC |
| 每种型号的有效加热器面积 | –50X50 2381 x 10⁻⁶ m² |
| 每个型号的箔片外部尺寸 | –50X50 （50 x 50）x 10⁻³ m |
| 加热器厚度 | 0.1 x 10⁻³ m |
| 额定工作温度范围-连续使用 | -40至+150°C |
| 每种型号的加热器电阻 | –50X50 120Ω（标称） |
| 标准电缆长度 | 2米（2 x 2线） |
| 证书 | 随附证书，说明表面积为[m²]，加热器电阻为[Ω] |
| 测试要求 | 金属散热器>1kg；电源12VDC；0.2 A；保温材料；电压测量；接触材料，如甘油或牙膏 |
| 选项 | 电缆长度为5或10米 |

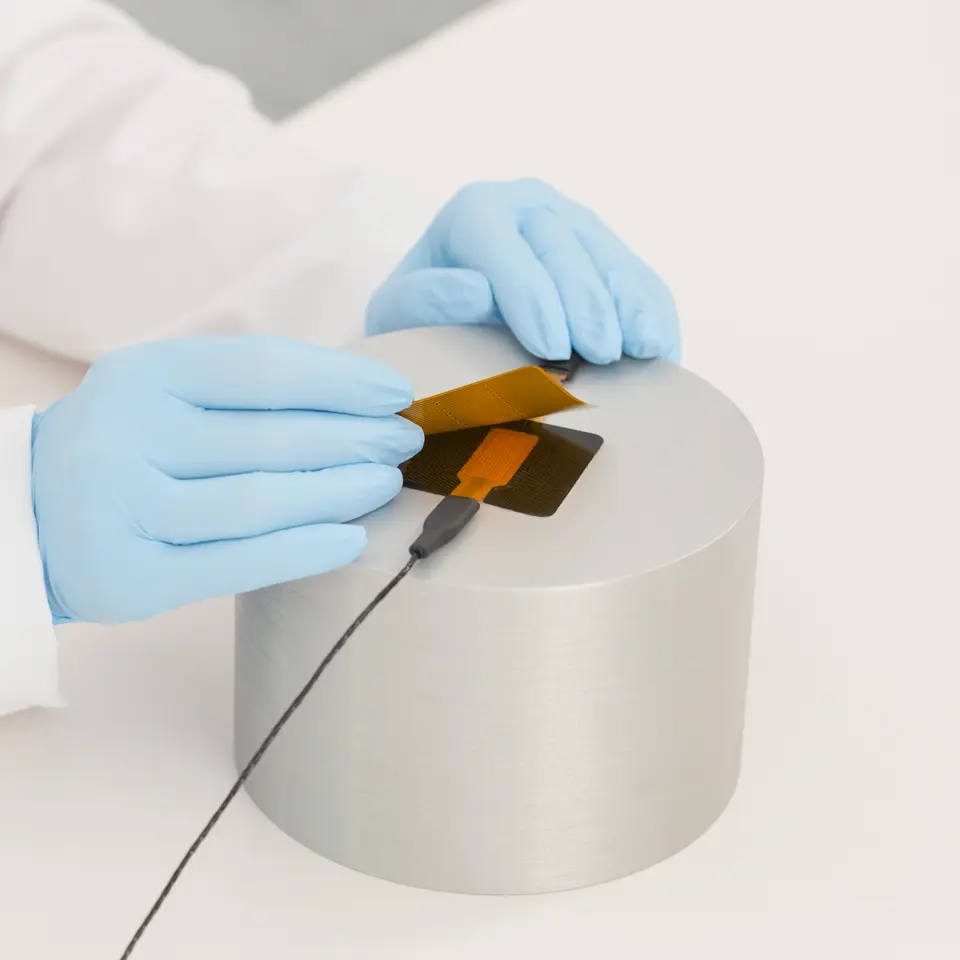

简易性能校验
在热流测量过程中，通常需要定期核验传感器工作状态，保障测量结果稳定可信。搭配HTR02加热片以及实验室常备常规配件，即可快速完成性能自检。
HTR02加热片拥有参数明确、可溯源的表面积与电阻值。
HTR02属于薄膜加热片，可与FHF05系列等同类型薄膜热流传感器配合使用，既适用于设备校验测试，也可作为通用加热器件使用。
适配FHF05系列的加热片
HTR02系列加热片可便捷适配FHF05系列全型号传感器。
HTR02加热片与各款FHF05系列热流传感器搭配使用说明：
| 型号FHF05 | 建议的HTR02型号 |
| FHF05-10X10 | HTR02-50X50 |
| FHF05-15X30 | HTR02-50X50 |
| FHF05-50X50 | HTR02-50X50 |
| FHF05-15X85 | HTR02-85X85 |
| FHF05-85X85 | HTR02-85X85 |
为获得更好的测量准确度，FHF05-10X10、-15X30、-15X85 型号建议加装防护边框。详细操作请参阅产品使用手册。
产品特色与优势
- 可对热流传感器开展简易性能测试
- 维持传感器工作状态稳定
- 适配 FHF05 系列全型号热流传感器
- 表面积与电阻参数指标明确，数据可溯源
- 随附产品合格证书，标注表面积（平方米）及加热片电阻（欧姆）参数
相关产品
| 被测对象 | 热通量、温度 |
|---|---|
| 温度传感器 | T型热电偶，IEC 60584-1 2级 |
| 热扩散器 | 包含 |
| 额定弯曲半径 | ≥7.5 x 10⁻³ m |
| 电缆额定载荷 | ≤1.6kg |
| 带防护罩的箔片外部尺寸（宽x宽），10⁻³ m | （10 x 10）、（15 x 30）、（50 x 50）、（15×85）、（85×85） |
| 传感器热阻 | 11 x 10⁻⁴ K/（W/m²） |
| 传感器厚度 | 0.4 x 10⁻³ m |
| 校准不确定度 | ±5%（k=2） |
| 测量范围 | （-91至+91）x 10³W/m² |
| –10X10: | 1 x 10⁻⁶ V/（W/m²） |
| –15X30: | 3×10⁻⁶ V/（W/m²） |
| –50X50: | 13 x 10⁻⁶ V/（W/m²） |
| –15X85: | 7 x 10⁻⁶ V/（W/m²） |
| –85X85: | 50 x 10⁻⁶ V/（W/m²） |
| 不对称性 | <2% |
| 温度范围：连续使用 | -70至+120°C |
| 温度范围：短间隔使用 | -160至+150°C |
| IP防护等级 | IP67 |
| 标准电缆长度 | 2米 |
| 选项 | –5或10米电缆长度 |
| 被测对象 | 热通量、温度 |
|---|---|
| 温度传感器 | T型热电偶，IEC 60584-1 2级 |
| 热扩散器 | 包含 |
| 在线功能测试 | 自检，包括自校准 |
| 额定弯曲半径 | ≥15 x 10⁻³ m |
| 额定负载电缆 | ≤1.6kg |
| 带防护罩的箔片外形尺寸 | （50 x 50）x 10⁻立方米，（85 x 85）x 10⁻³ m |
| 传感器热阻 | 24 x 10⁻⁴ K/（W/m²） |
| 传感器厚度 | 0.7 x 10⁻³ m |
| 校准不确定度 | ±5%（k=2） |
| 测量范围 | （-10至+10）x 10³W/m² |
| 温度范围：连续使用 | -40至+120°C |
| 温度范围：短间隔 | -160至+150°C |
| IP防护等级 | IP67 |
| 标准线长 | 2米 |
| –50X50 | 120Ω （标称） |
| –85X85 | 40Ω （标称） |
| 加热器电源 | 12 VDC |
| **** | 只有传感器箔（没有电缆和电缆连接块）可以在真空中使用。 |
