日置LR8432热流采集仪搭配Hukx热流温度传感器
日置热流采集仪操作简便，最多支持十通道采集，可同步展示热流、电压与温度数据。实测验证，新款FHF传感器与LR8432适配性良好。
FHF传感器功能全面，集成测温元件，配备均热层削弱介质导热带来的干扰，适用温度区间-70℃至120℃。热流与温度同步检测，可完整掌握系统热量变化特性。
概述
Hukx可提供多款热流及温度检测传感器。热电堆热流传感器与热电偶温度传感器均为无源器件，无需外接供电。
测试结论
LR8432可直接接入五组FHF05系列传感器。用传感器输出的微弱电压除以标定灵敏度，即可换算出瓦每平方米单位的热流值。灵敏度参数标注于产品合格证，可直接录入采集仪设备。

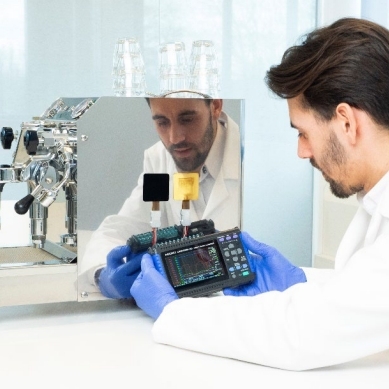

图1 搭配日置LR8432使用的带标识FHF传感器
规格参数
下表汇总LR8432适配FHF05系列的核心参数，定制方案可联系Hukx复核确认。
表1 LR8432搭配FHF05系列核心参数
| 参数项目 | LR8432 |
|---|---|
| 输入通道数量 | 10 路 |
| 温度检测功能 | 支持 |
| 热流检测功能 | 支持 |
| 电压测量精度 | 0.1 微伏 |
| 搭配 FHF05 热流分辨率 | 0.01 瓦每平方米 |
| 温度测量精度 | ±0.8 摄氏度 |
| 无线 / 蓝牙功能 | 无 |
| 电池供电使用 | 支持 |

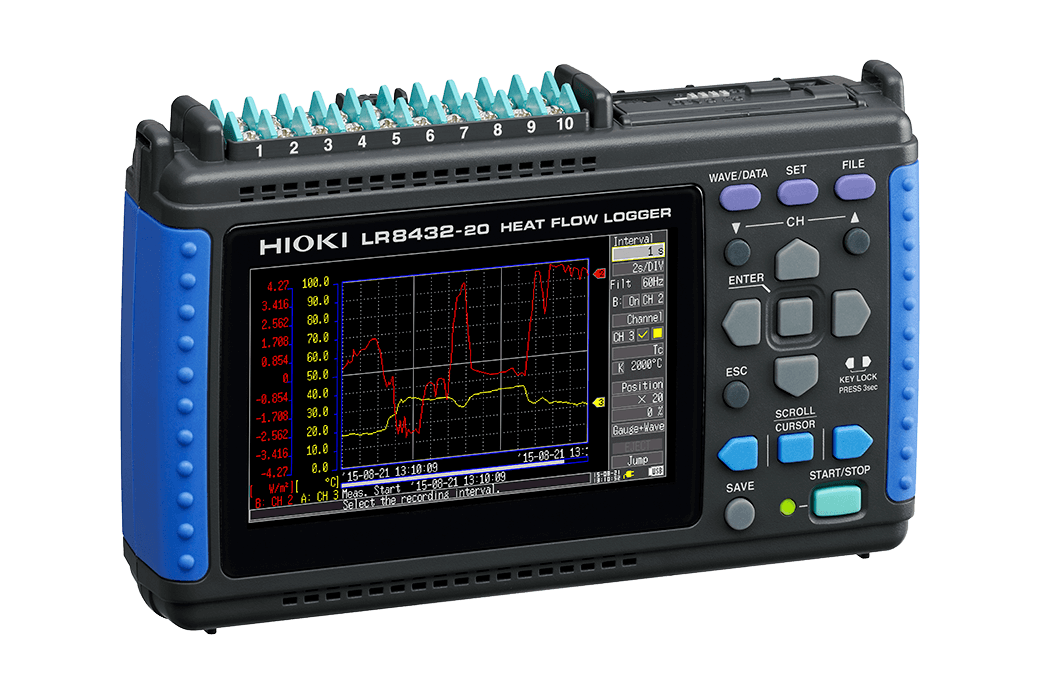

图2 设备可接入五组自带测温功能的热流传感器，界面同步显示各项数据
操作指引
下文介绍传感器接线与设备基础操作，详细内容可查阅官网传感器手册、日置使用说明书，也可前往官方视频平台学习热流检测、辐射对流分离相关知识。
使用前准备
内置电池连续充电2.5小时，也可直接连接电源适配器供电。
步骤一 线路连接
单组FHF05接线参考：
- 1通道正极：红色线（热流正极）
- 1通道负极：黑色线（热流负极）
- 2通道正极：T型热电偶正极
- 2通道负极：T型热电偶负极
剩余5至10通道可再接四组同款传感器
步骤二 测量参数设定
- 明确试验检测目的，预估传感器微伏级输出范围并录入设备；
- 1通道选择热流输入模式，填入传感器灵敏度数值；
- 2通道选定测温模式，匹配T型热电偶规格；
- 多组传感器依次参照上述步骤设置即可。

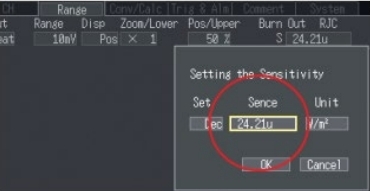

图3 直接录入灵敏度参数，省去换算运算步骤
步骤三 启动检测
按下启动按键，屏幕同步呈现热流与温度数据，按需调整显示样式。

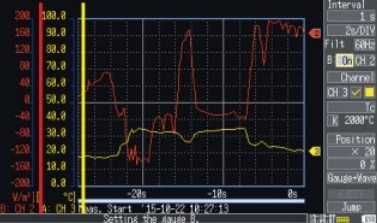

图4 热流、温度数据可整合在同一曲线图中展示
步骤四 数据存储
支持U盘、电脑有线连接、存储卡三种存储方式
应用场景
热流与温度组合检测设备，多用于分析温度波动诱因。五款FHF05通用型热流传感器，常集成于各类测试系统，也可用于校核计算流体力学仿真模型。纯电动汽车热管理相关应用，可查阅LR8450搭配FHF05的相关介绍。
