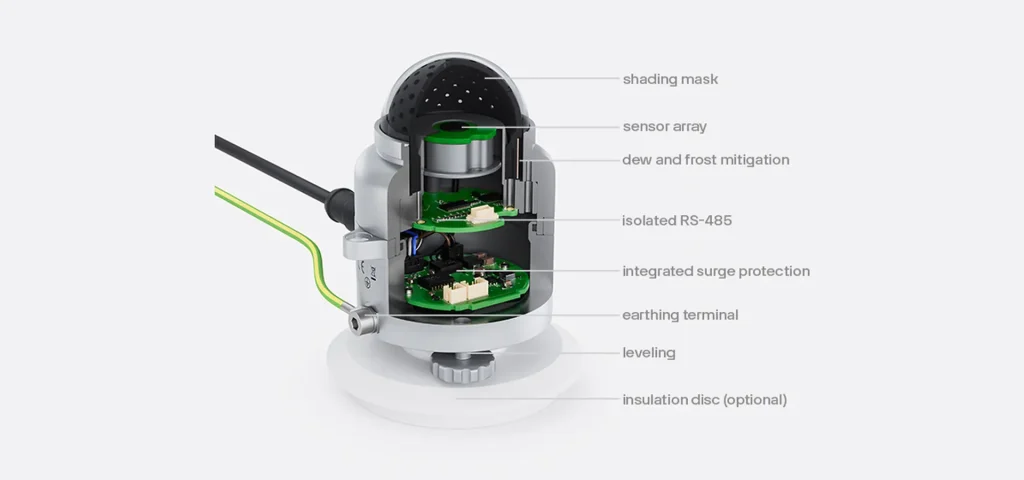

- 无活动部件；独特的斐波那契点阵遮光罩
- 通过加热来确保高数据精度
- 配备隔离RS-485接口
- 集成浪涌保护：±1千伏
工业级散射辐射表：用于测量太阳散射辐射的传感器

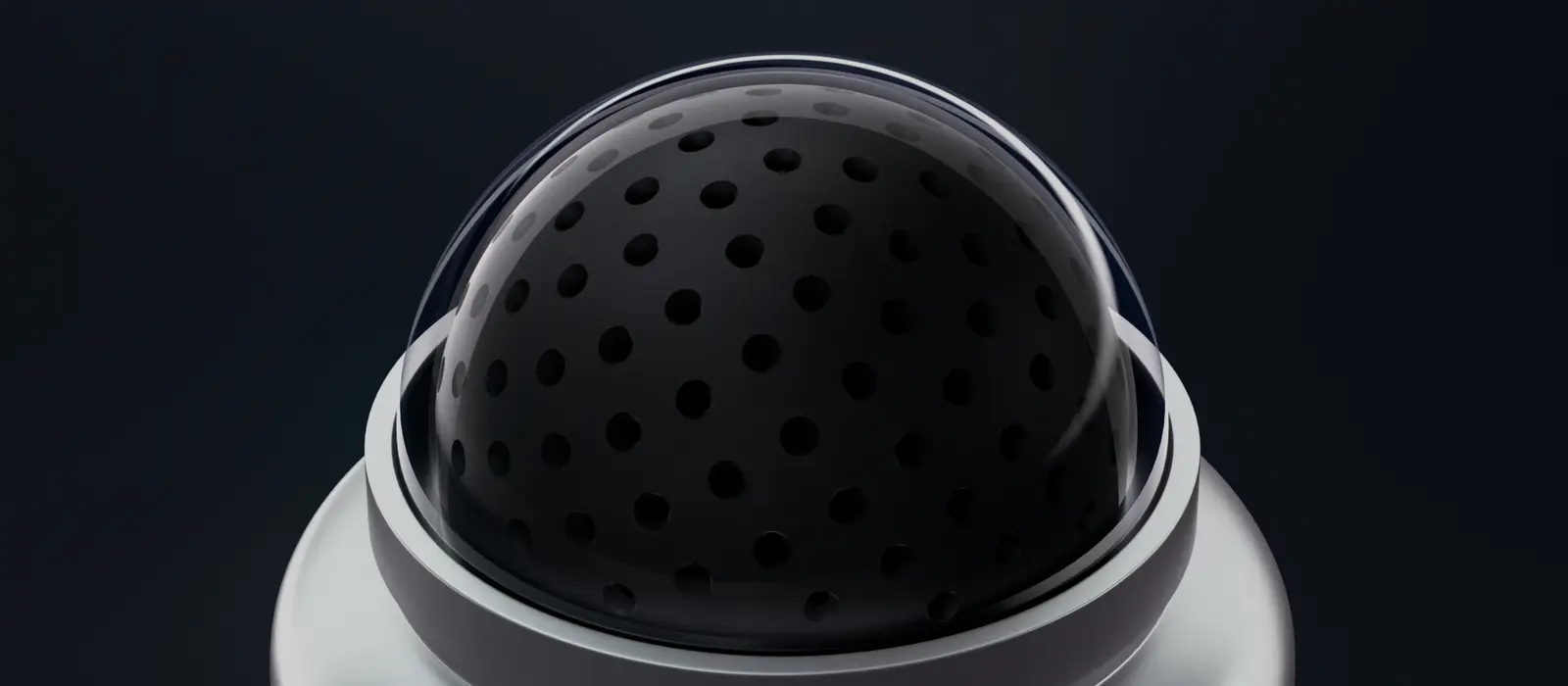

- 无运动部件：采用固定式传感阵列，搭配斐波那契点阵式遮光结构
- 测量表现优异：完全满足 IEC 61724-1 A 级监测系统相关规范要求
- 数字通信功能：支持远程故障诊断，可通过 RS-485 接口实现 MODBUS 通讯
- 内置加热模块：有效防范结露、结霜，可在各类气候环境下稳定运行
- 光伏场景适配：具备高精度测量能力，专为光伏应用中常见的晴天、多云环境优化设计
- 光谱匹配参考设备：可作为光谱匹配参照设备，检测光伏可利用太阳辐射波段
- 可靠防雷防护：内置工业级防雷装置，适应光伏电站复杂工况；可选配 SPD01 防雷器，将防护等级提升至 4 千伏
- 全球服务体系：依托全球服务网络，助力用户降低综合使用成本
规格
| 被测变量 | 漫射太阳辐射，单位[W/m²] |
|---|---|
| 可选测量参数 | 光谱匹配的漫射太阳辐照度，单位为[W/m²] |
| 光谱响应 | 与硅光伏组件相匹配 |
| 符合IEC 61724-1:2021标准 | 满足A级光伏监测系统在所有地点和气候条件下对漫射太阳辐照度的要求 |
| 仪器诊断 | 加热，内部湿度 |
| 加热 | 包含 |
| 校准证书 | 包含 |
| 标准电缆长度 | 3米 |
| 校准不确定度 | < ± 10 % |
| 温度响应 | <± 0.4%（-30至+50°C） |
| 额定运行条件 | – 温度范围： -40 °C 至 +80 °C |
| 功耗 | – 加热功率： < 2 W（可调） |
| 电磁兼容性和浪涌抗扰度 | – 设备分类： 工业设备 |
| 工作场所的电气安全 | – 安全合规性：欧盟低电压指令（2014/35/EU）美国国家电气规范（NFPA70） |
| 数字通信 | – 通信协议：Modbus RTU |
| * | 电缆长度为3米 |

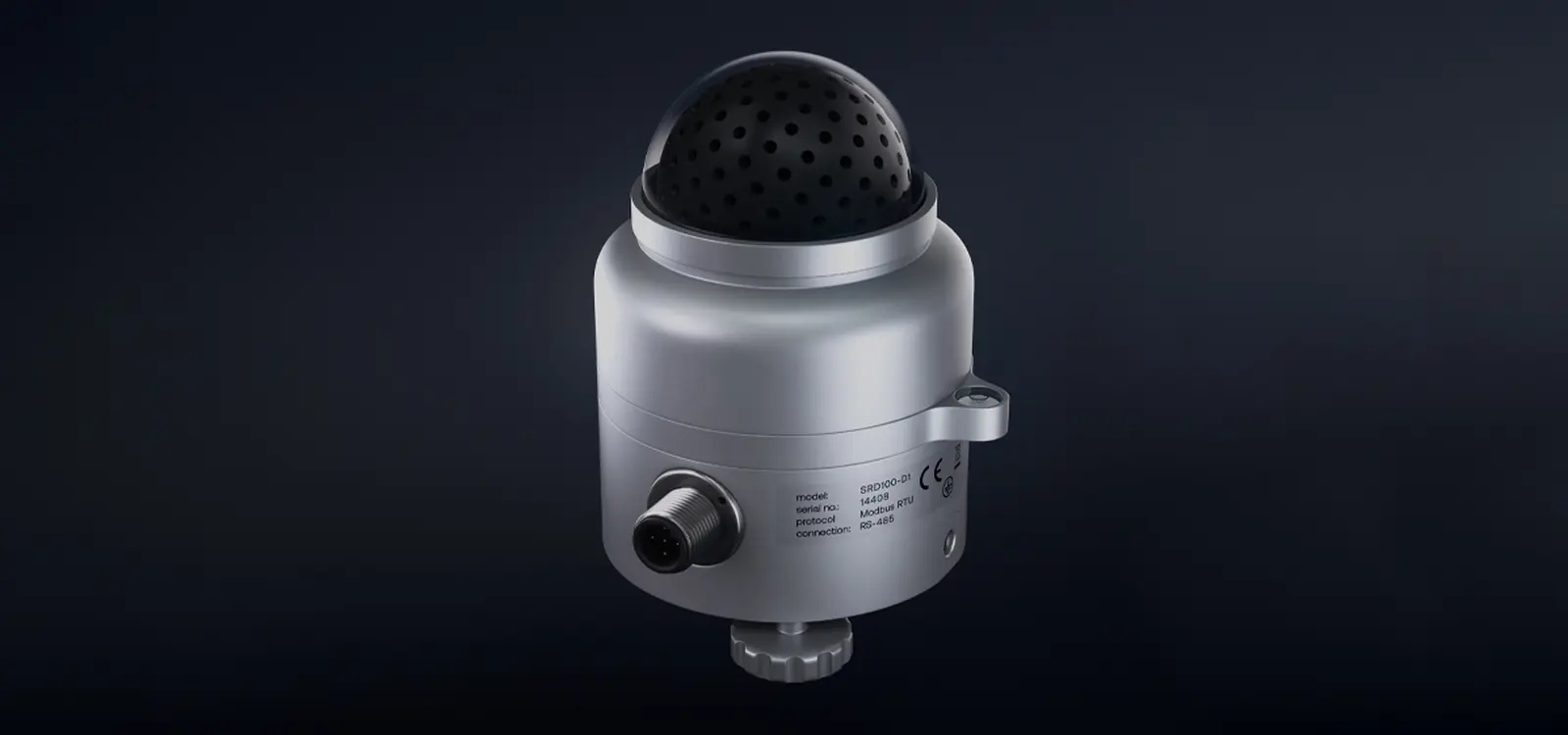

SRD100：工业级太阳散射辐射测量设备
工作原理：太阳散射辐射检测
太阳直射辐射测算
适配晴天与多云工况
光谱匹配型太阳辐照度检测
光伏系统性能监测：符合 IEC 61724-1 A 级标准
- 内置加热装置，可防止视窗结露、结霜
- 传感器输出数据可溯源至太阳辐照度及光谱匹配太阳辐照度
遮光环的新一代替代方案
相较直接辐射表、旋转遮光带，使用方式更简便
耐高压与大电流能力 —— 浪涌防护
RS-485 隔离设计
适用场景
- 光伏系统性能监测
- 科研级气象观测

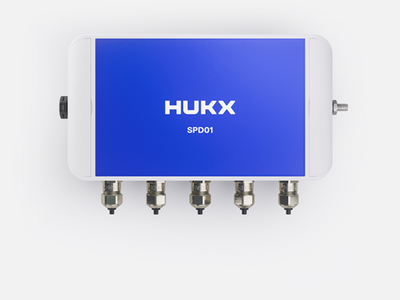

配件
| 浪涌抗扰度 | : |
|---|---|
| – 浪涌抗扰度（EN-IEC 61000-4-5:2014） | 4级 |
| – 最大线间浪涌电压 | 2 kV，1 kA |
| – 最大线对地浪涌电压 | 4 kV，2 kA |
| – 受保护仪器的数量 | 最多3个 |
| 数据线 | : |
| – 共模信号电压范围 | ± 12 V |
| – 差分模式信号电压范围 | ± 12 V |
| – 最大线对地电压 | 12 V |
| 机械 | : |
| – 外壳材料 | ASA/PC UL94 V0-1.5mm |
| – 电缆密封套 | M12（带防护） |
| – 电缆直径 | （3至6）毫米 |
| – 可选SMF01：额定灯杆安装直径 | （40至60）毫米 |
| – 重量 | 0.7 千克 |
| 直流电源线 | : |
| – 额定工作直流输入电压范围 | ± 30 V |
| – 最大直流输入电流 | 5 A |
| – 总直流输出电流 | 5 A |
| 额定运行条件 | : |
| – 所需的过电流保护 | ≤ 5 A 慢速熔断保险丝 |
| – 额定工作温度范围 | (-40 至 +80) °C |
| ** | 所有线路均测试为直流电源线 |

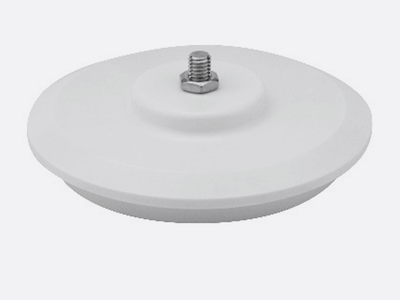

| 仪器兼容性 | 工业用日射强度计SR300、SR200、SR100以及扩散计SRD100（仪器上设有接地端子）。早期的日射强度计型号SR30、SR20、SR15（仪器上未设有接地端子） |
|---|---|
| 机械的 | : |
| 建筑材料 | Arnite（白色PETP） |
| 额定安装板厚度 | 使用随附螺栓时，最大5毫米 |
| 重量 | 100克 |
| 所需工具 | 4毫米六角扳手。当无法触及PID底部的中心孔时：使用10毫米扳手 |

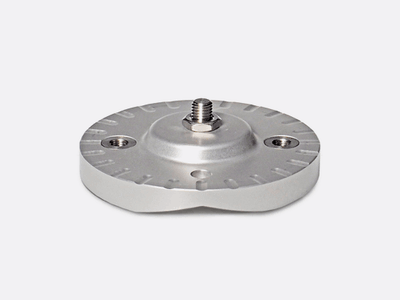

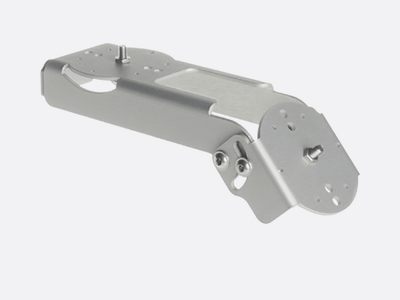

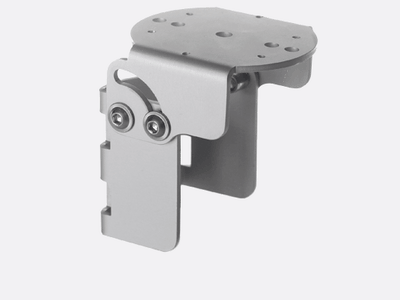

| 仪器兼容性 | SR300、SR200、SR100、SR30、SR25、SR22、SR20、SR15、SR12、SR11或SR05日射强度计，SR05球水平仪，SRD100 |
|---|---|
| 管材兼容性 | 直径27至60毫米 |
| 倾斜角度 | 0至90度 |
| 材料 | 阳极氧化铝 |
| 包含的部件 | 支架；1个M6中央弹簧加载螺栓；4个M5螺栓；2个管夹 |

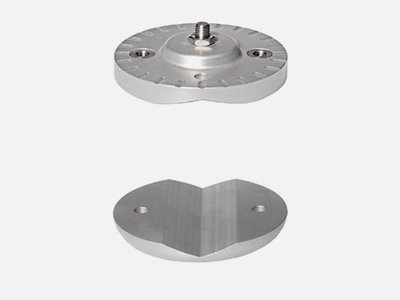

| 仪器兼容性 | 2个SR300、SR200、SR100、SR30、SR25、SR22、SR20、SR15、SR12、SR11和SR05日射强度计，SR05球式水准仪，SRD100 |
|---|---|
| 倾斜角度 | 0至90度 |
| 材料 | 阳极氧化铝 |
| 包含的部件 | 支架；2个M6中央弹簧加载螺栓；8个M5螺栓 |

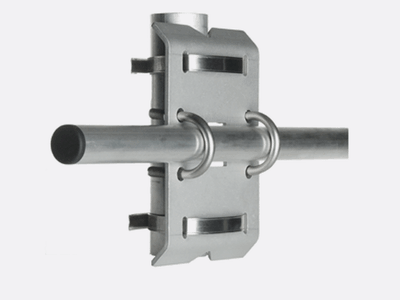

| 仪器兼容性 | 日射强度计、反照率计和净辐射计 |
|---|---|
| 桅杆兼容性 | 直径（40至65）×10⁻³米 |
| 交叉兼容性 | 1英寸管长<1.5米（不含横担） |
| CMF01（长度为1.5米时）的最大承重 | 2.5 kg |
| 可以结合 | AMF02, AMF03, ALF01 |
应用领域
光伏系统性能评估
气象学

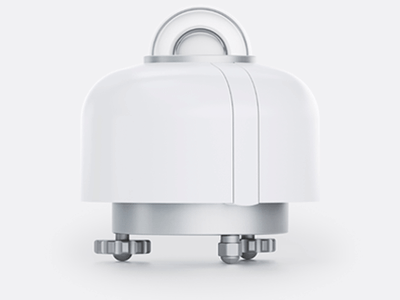

相关产品
| 被测对象 | |
|---|---|
| 被测对象 | |
| ISO 9060:2018分类 | 频谱平坦的A类 |
| 合规 | IEC 61724-1:2021 A类系统 |
| 穹顶保护罩 | 已包含（型号DP01） |
| 状态指示灯 | 电源与通信 |
| 仪器诊断 | 泄漏、倾斜、旋转、加热、内部湿度 |
| 内部通风 | 是 |
| 加热 | 是 |
| 倾斜传感器 | 是 |
| 校准证书 | 包含（内容受ISO/IEC 17025第7.8.1.3节限制） |
| 单个仪器的温度响应测试 | 报告包含 |
| 温度响应 | <± 0.4%（-30至+50°C） |
| 单个仪器的定向响应测试 | 报告涵盖至95° |
| 单个仪器的加速度计测试 | 报告包含 |
| 倾斜测量不确定度 | ± 1 °（0 至 180 °）（-30 至 +50 °C） |
| 电磁兼容性和浪涌抗扰度 | ： |
| – 设备分类 | 工业设备 |
| – 浪涌抗扰度 | 2级，测试电压1 kV |
| – 可选配SPD01 | 4级，测试电压4千伏 |
| 工作场所的电气安全 | : |
| – 安全合规性 | 欧盟低电压指令（2014/35/EU） 美国国家电气规范（NFPA70） |
| – 接地端子 | 包含在仪器上 |
| 三种功率模式下的操作 | : |
| – 正常 - 加热、通风 | < 3 W |
| – 中等 - 未加热，通风 | < 1 W |
| – 低 - 未加热，未通风 | < 0.5 W |
| 数字通信 | : |
| – 输出 | Modbus RS-485 |
| – 通信协议 | Modbus RTU |
| – RS-485隔离电压 | 1.5 kV |
| – 硬件接口 | 2线RS-485 |
| * 电缆长度为3米，** 电压为24伏直流电 | : |
| 被测对象 | |
|---|---|
| ISO 9060:2018分类 | 频谱平坦的A类 |
| 合规 | IEC 61724-1:2021 A类系统 |
| 穹顶保护罩 | 已包含（型号DP01） |
| 状态指示灯 | – |
| 仪器诊断 | 内部湿度 |
| 内部通风 | 否 |
| 加热 | 否 |
| 倾斜传感器 | 否 |
| 校准证书 | 包含（内容受ISO/IEC 17025第7.8.1.3节限制） |
| 单个仪器的温度响应测试 | 报告包含 |
| 温度响应 | <± 0.4%（-30至+50°C） |
| 单个仪器的定向响应测试 | 报告涵盖至95° |
| 单个仪器的加速度计测试 | – |
| 倾斜测量不确定度 | – |
| 电缆长度 | 3米、5米、10米或20米 |
| 电磁兼容性和浪涌抗扰度 | ： |
| – 设备分类 | 工业设备 |
| – 浪涌抗扰度 | 2级，测试电压1 kV |
| – 可选配SPD01 | 4级，测试电压4千伏 |
| 工作场所的电气安全 | : |
| – 安全合规性 | 欧盟低电压指令（2014/35/EU） 美国国家电气规范（NFPA70） |
| – 接地端子 | 包含在仪器上 |
| 三种功率模式下的操作 | : |
| – 正常 - 加热、通风 | – |
| – 中等 - 未加热，通风 | – |
| – 低 - 未加热，未通风 | < 0.5 W |
| 数字通信 | : |
| – 输出 | Modbus RS-485 |
| – 通信协议 | Modbus RTU |
| – RS-485隔离电压 | 1.5 kV |
| – 硬件接口 | 2线RS-485 |
| * 电缆长度为3米，** 电压为24伏直流电 | : |
| 被测对象 | |
|---|---|
| ISO 9060:2018分类 | 频谱平坦的B类 |
| 合规 | IEC 61724-1:2021 B级系统 |
| 穹顶保护罩 | 已包含（型号DP01） |
| 状态指示灯 | – |
| 仪器诊断 | 内部湿度 |
| 内部通风 | 否 |
| 加热 | 否 |
| 倾斜传感器 | 否 |
| 校准证书 | 包含（内容受ISO/IEC 17025第7.8.1.3节限制） |
| 单个仪器的温度响应测试 | – |
| 温度响应 | < ± 2.0%（-30至+50°C） |
| 单个仪器的定向响应测试 | – |
| 单个仪器的加速度计测试 | – |
| 倾斜测量不确定度 | – |
| 电缆长度 | 3米、5米、10米或20米 |
| 电磁兼容性和浪涌抗扰度 | ： |
| – 设备分类 | 工业设备 |
| – 浪涌抗扰度 | 2级，测试电压1 kV |
| – 可选配SPD01 | 4级，测试电压4千伏 |
| 工作场所的电气安全 | : |
| – 安全合规性 | 欧盟低电压指令（2014/35/EU） 美国国家电气规范（NFPA70） |
| – 接地端子 | 包含在仪器上 |
| 三种功率模式下的操作 | : |
| – 正常 - 加热、通风 | – |
| – 中等 - 未加热，通风 | – |
| – 低 - 未加热，未通风 | < 0.5 W |
| 数字通信 | : |
| – 输出 | Modbus RS-485 |
| – 通信协议 | Modbus RTU |
| – RS-485隔离电压 | 1.5 kV |
| – 硬件接口 | 2线RS-485 |
| * 电缆长度为3米，** 电压为24伏直流电 | : |
