- 光谱平坦的A类直接日射强度计
- 配备加热功能，以确保高数据可用性
- 远程诊断，用于实时监控
规格
| 被测对象 | |
|---|---|
| ISO 9060:2018分类 | 光谱平坦型A级日射表 |
| 校准不确定性 | < 1.2 % (k = 2) |
| 被测对象 | |
| 倾斜测量不确定度 | ± 1 °（0 至 180 °） |
| 加热 | 包括 |
| 响应时间(95%) | 4秒 |
| 全视场角度 | 5° |
| 倾斜角度 | 1° |
| 功耗(标准工作模式) | 2 W |
| 功耗(低功耗工作模式) | 0.1 W |
| 零点偏移(5K/hr) | < ± 1 W/m² |
| 校准溯源性 | WRR |
| 光谱范围 | 200至4000 x 10⁻⁹米 |
| 温度范围 | -40 ~ +80 °C |
| 温度响应 | <± 0.4%（-30至+50°C） |
| 单个仪器的温度响应测试 | 报告包含 |
| 单个仪器的倾斜传感器测试 | 报告已包含 |
| 额定工作电压 | 7至30 VDC |
| 标准电缆长度 | 5米 |
| 数字通信 | : |
| – 数字输出 | 辐照度（单位：W/m²）、仪器本体温度（单位：°C）、倾斜角度（单位：°）、内部湿度（单位：%） |
| – 通信协议 | Modbus |
| – 传输模式 | RTU |
| – 硬件接口 | 2线（半双工）RS-485 |
测量与数据稳定性表现优异
开启太阳辐射监测全新水准！
全数字化DR30-D1直接辐射表拥有出色的测量性能与连续数据采集能力，配备窗口加热功能且零点偏移控制优异。在同等加热功耗下，加热效能提升至四倍，零点偏移仅为原有水平的四分之一。
仪器内置倾角传感器与湿度传感器，专为精准测量太阳法向直射辐射（DNI）设计，可采集5°全视场角内平面所接收的直射辐射能量，辐照度单位为瓦每平方米。
为保障观测效果，本仪器需安装在双轴太阳跟踪器上，使其始终对准太阳方向。
加热控温 保障数据持续采集
通过对仪器前窗加热，可抑制表面凝露与结霜附着，保障观测数据连续可用。
低功耗设计：DR30-D1 仅需2瓦功耗，即可维持光学窗口无凝露、无结霜状态。
远程传感器诊断功能
除太阳辐照度外，DR30-D1 可同步输出设备诊断参数，包括：
- 倾斜角度
- 内部湿度
- 加热电流
依托远程诊断功能可实时监测设备运行状态，减少现场例行及临时巡检频次。
齐全检测资质 附带出厂证书
每台 DR30-D1 数字式直接辐射表均随附单机检测报告，涵盖：
- 灵敏度
- 响应时间
- 温度响应
- 倾斜角度测量精度
仪器使用说明
DR30-D1 直接辐射表适用于太阳跟踪支架安装工况，可直接适配常用数据采集系统，通过二线制RS-485接口以Modbus RTU协议输出数字信号。
DR30-D1 结构特性

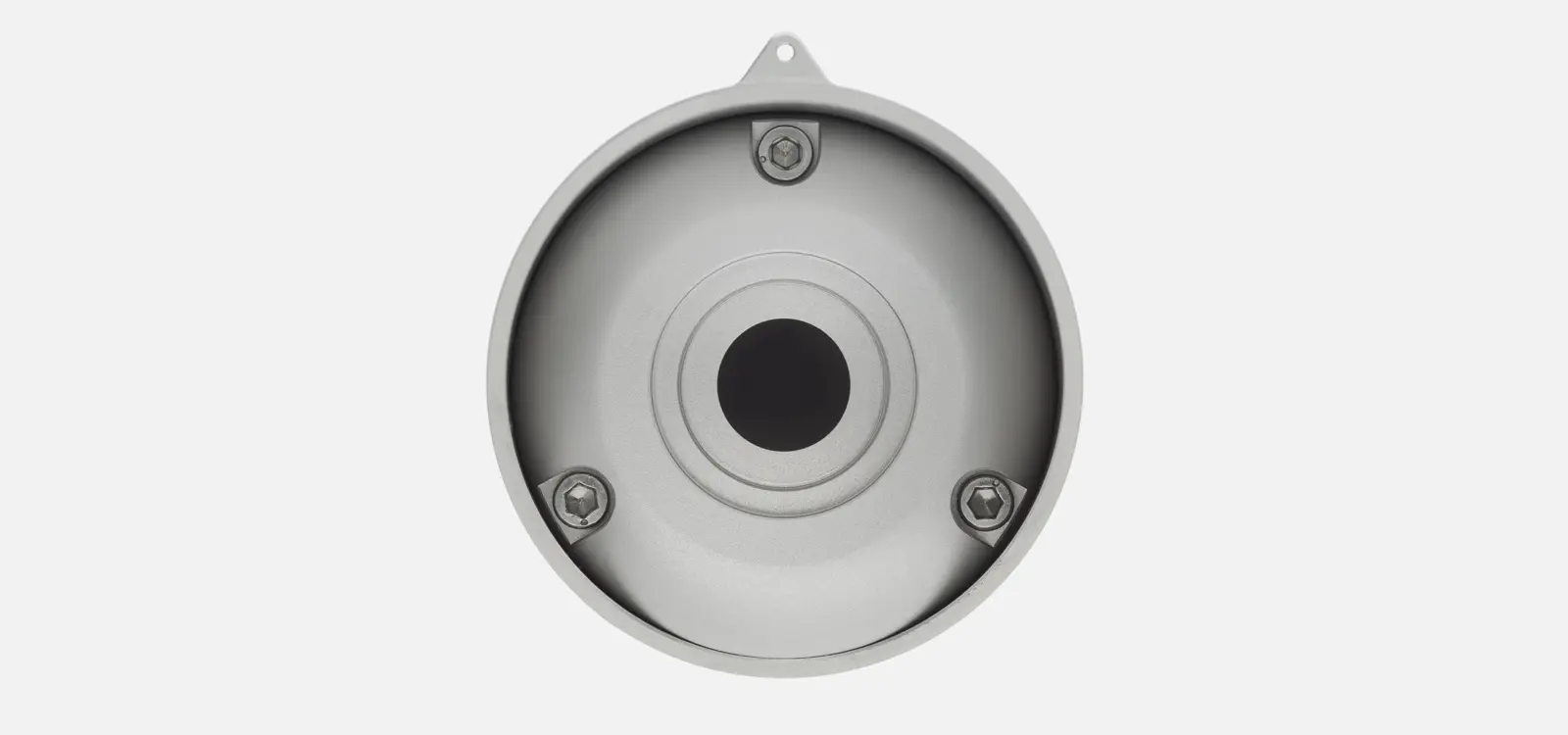

该直接辐射表配置精磨抛光石英窗口、紧凑型准直光路筒，以及表层黑化处理的热电堆传感器。
推荐应用场景
- 太阳能资源普查
- 太阳能资源评估
- 气象观测组网
- 易产生凝露、结霜的野外观测站点
常见问题
太阳热量计和太阳辐射计有什么区别？
总辐射仪用于测量半球向太阳辐射。在水平面开展测量时，该参数称为水平面总辐照度（GHI）；在光伏组件旁、沿阵列平面进行测量时，则称为组件平面辐照度（POA）。
直接辐射表用于测量法向直接辐照度（DNI）。法向直接辐照度指：仪器对准太阳中心轴线、感光平面与其保持垂直，在特定光学孔径视角范围内采集的太阳辐射通量。该数值包含日盘面范围内的太阳辐照（半角0.266°±1.7%），以及部分环日辐射。
应用领域
光伏系统性能评估
太阳能研究
