为何配备双层玻璃罩
总辐射表是用于测量太阳辐照度的精密仪器。你是否好奇，热电堆式总辐射表为何有的配单层玻璃罩、有的配双层玻璃罩？本文从物理原理出发，讲解热电堆总辐射表的工作原理，以及玻璃罩的实际作用。
概述
所有热电堆型总辐射表均属于热感应类设备，依靠传感器内部温差输出检测信号，本质上可理解为高精度测温装置，核心设计思路是让设备仅对太阳辐射产生感应。
本文讲解总辐射表基础工作原理，重点解答：高精度总辐射表为何采用双层玻璃罩结构。
总辐射表基础原理
顾名思义，热电堆是这类设备的核心部件。它由两种不同导电材质堆叠组合而成，两端出现温差时便会产生电压，该现象为温差电效应，由两种材料不同的塞贝克系数决定。
图1 常规热电堆总辐射表核心结构：1.遮光罩 2.外层玻璃罩 3.内层玻璃罩 4.带黑色吸光感应面的热电堆 5.铝合金壳体
图2 总辐射表可用于光伏电站运行效能监测
热电堆冷端固定在设备壳体上，热端也就是感应面喷涂黑色吸光涂层，直面阳光照射。太阳辐射使感应面升温，冷端则通过壳体与外界环境保持等温状态，两端形成的温差便是设备输出检测信号的来源。
设备其余结构的设计目的，是尽可能隔绝各类多余热交换，确保只有太阳辐射能让感应面升温。本文重点说明一项常见的干扰热源：设备与低温天空之间的红外热辐射交换。
总辐射表的性能依据ISO 9060标准划定等级，红外热辐射交换造成的信号偏差，便是标准中定义的A类零点偏差。精准测量工作中，降低这类偏差尤为关键。
下文介绍Hukx旗下SR05、SR15、SR30等系列新款总辐射表，实现低A类零点偏差的设计思路。
单层玻璃罩的作用
总辐射表常用的黑色吸光涂层，光谱感应范围可覆盖200纳米紫外线至50微米远红外波段。若不加防护，裸装热电堆会对非太阳波段的红外辐射高度敏感。贴近环境温度的感应面，会和上空低温天空形成红外辐射换热，同时设备还易受风力对流降温、雨雪天气等外界因素影响。
晴朗无云天气下，可将大气等效为零下20摄氏度的黑体，传感器与天空产生的红外换热会带走感应面热量，最终导致实测太阳辐照度数值偏低，这就是设备对长波辐射产生的感应效应，区别于对太阳短波辐射的有效感应。
该现象在晴朗夜间尤为明显，设备常会输出负值信号，也就是前文所说的A类零点偏差。这类偏差始终存在，白天会被太阳辐射产生的正向数值覆盖遮挡；阴雨天气下，云层等效温度贴近地面气温，该干扰效应会大幅减弱。

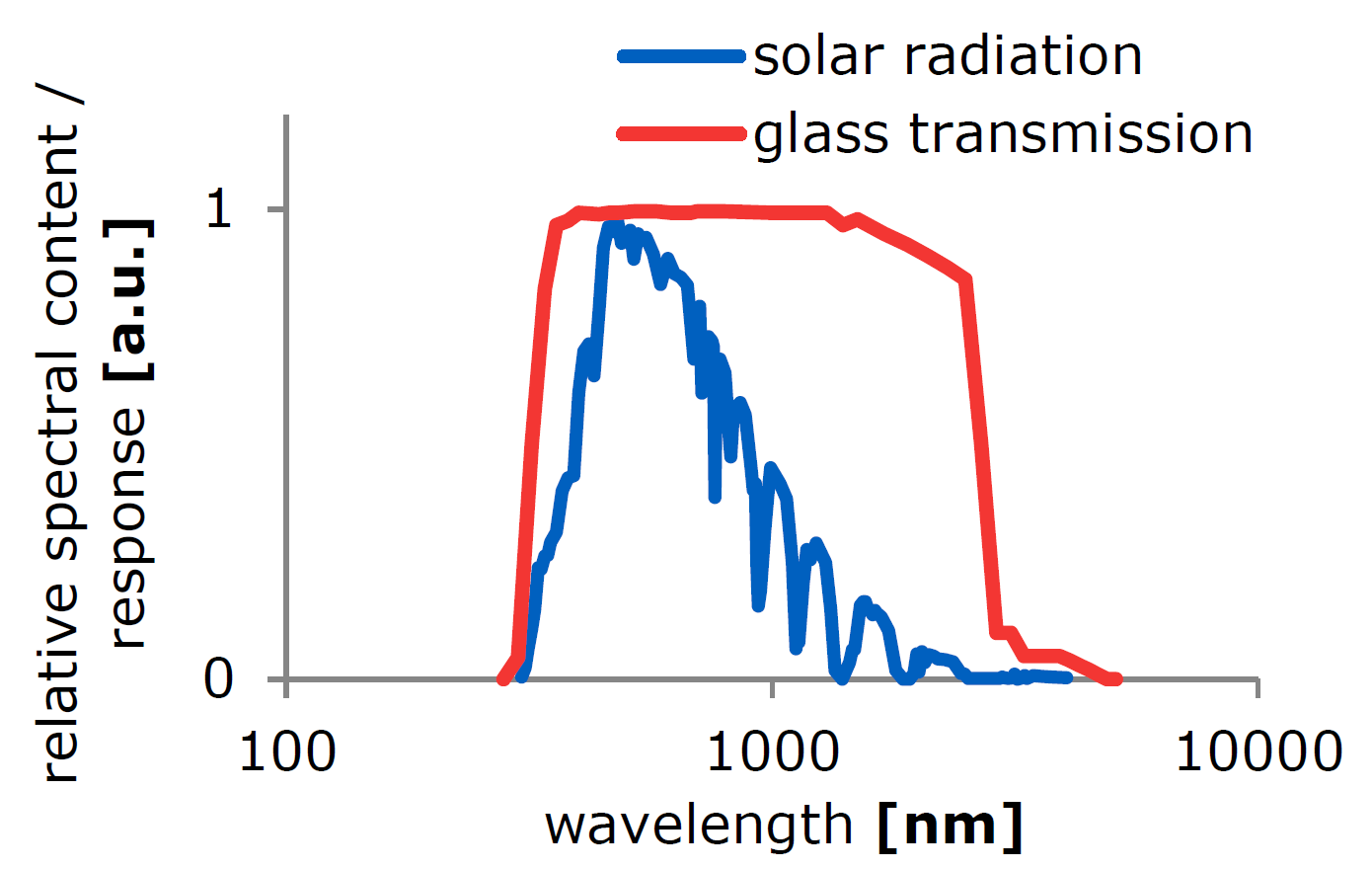

图3 玻璃材质光谱透过率与地面太阳光谱对照图，地表及大气产生的热辐射集中在10微米波段，可被玻璃有效阻隔。
SR05这类C级总辐射表搭载的单层玻璃罩，是抵御对流干扰与辐射偏差的基础结构。玻璃可平稳透过285至3000纳米波段光线，同时阻隔绝大部分红外波段辐射。玻璃罩相当于红外辐射隔离层，让天空与玻璃罩、玻璃罩与感应面分开完成热交换，以此削弱干扰。
同时玻璃罩可隔绝气流对流与雨雪侵蚀，球形结构能让设备实现180度全视野监测，满足总辐射表的基础使用要求。设备壳体与玻璃罩导热相连，二者快速达成热平衡，进一步减少多余热交换。

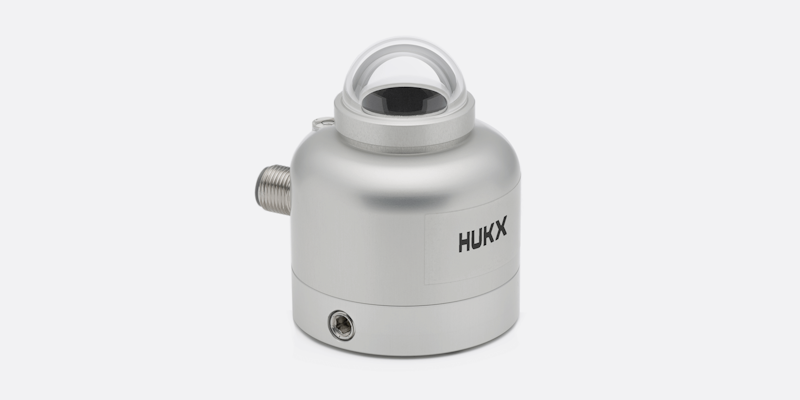

图4 SR05光谱平场C级总辐射表，依靠单层玻璃罩隔绝感应面与低温天空之间的红外热交换，同时抵御各类自然环境侵蚀。
双层结构优势
单层玻璃罩的隔热效果有限，增加玻璃罩层数，能够进一步削弱红外热辐射带来的干扰，这也是SR30、SR15这类A、B级高精度总辐射表采用双层玻璃罩的原因。
不过新增玻璃罩带来的防护提升效果会逐步递减，符合效益递减规律。加之玻璃罩制作成本较高，加装三层及以上并无实际实用价值。不仅如此，多层玻璃还会降低光线透过率，还容易形成透镜聚光效应，增加精密仪器的结构设计难度。
进阶优化方案
Hukx SR30光谱平场C级（二级标准）总辐射表，搭载循环通风加热系统，进一步压低红外辐射造成的测量偏差。
内置通风装置可带动气流在设备内部、内外双层玻璃罩之间循环流动，让整体设备温度分布均匀。理想状态下可让感应面与内层玻璃罩温度保持一致，消除二者之间的净热辐射交换，大幅降低设备对长波辐射的感应程度。
除此之外，SR30配备加热组件，可在低温环境下防止设备表面结露、结霜、起雾。循环气流还能均匀分散热能，减小设备内部温度梯度，从根源减少温差带来的测量偏差。
